رفتن به صفحه تماس با ماACG راهکارهای جرثقیل سقفی را بر اساس ظرفیت بار، دهانه، ارتفاع بالابری، کلاس کاری، شرایط محیطی و الزامات فرآیندی هر پروژه طراحی و تولید می‌کند. انتخاب نوع جرثقیل، سیستم بالابری، سازه، سیستم حرکت و تجهیزات الکتریکی پس از بررسی مشخصات واقعی بهره‌برداری انجام می‌شود.
جرثقیل سقفی یا Overhead Crane یک سیستم جابه‌جایی بار در محیط‌های صنعتی است که معمولاً روی دو مسیر طولی نصب‌شده در ارتفاع ساختمان یا سازه اختصاصی حرکت می‌کند. این آرایش امکان کنترل حرکت بار در سه جهت اصلی را فراهم می‌کند: حرکت عمودی بار یا Hoisting، حرکت عرضی بالابر یا کالسکه روی پل یا Cross Travel و حرکت طولی کل جرثقیل روی مسیر یا Long Travel.
یک جرثقیل سقفی معمولاً از پل یا Bridge، کلگی‌ها یا End Carriage، چرخ‌ها، سیستم بالابری، موتورگیربکس‌های حرکت، تجهیزات برق‌رسانی، تابلو کنترل و تجهیزات ایمنی تشکیل می‌شود. عملکرد صحیح کل سیستم به هماهنگی طراحی سازه، مکانیزم‌ها، برق و کنترل وابسته است.
برخلاف انتخاب تجهیزات عمومی، طراحی جرثقیل سقفی تنها بر اساس ظرفیت نامی انجام نمی‌شود. تعداد سیکل‌های کاری، طیف بار، سرعت‌ها، شرایط محیطی، دهانه، ارتفاع بالابری، نوع فرآیند و عمر مورد انتظار تجهیز از پارامترهای اصلی طراحی هستند.
انتخاب نوع جرثقیل سقفی باید از نیاز پروژه شروع شود، نه از نام محصول. ACG پس از بررسی بار، سازه سالن و الگوی بهره‌برداری، ساختار مناسب را پیشنهاد می‌دهد.

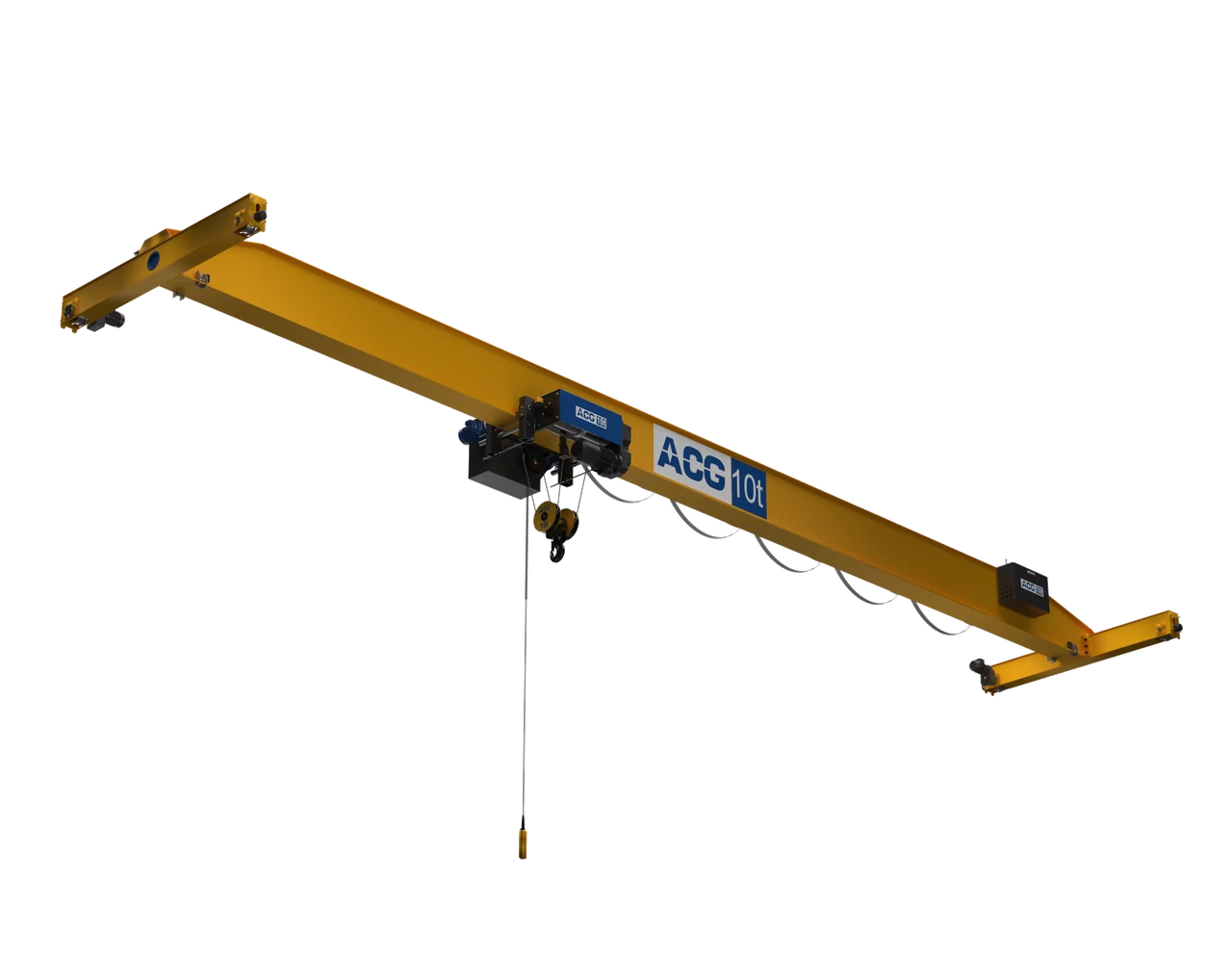

در جرثقیل سقفی تک پل، سازه اصلی از یک پل تشکیل می‌شود و سیستم بالابری معمولاً در زیر پل حرکت می‌کند. این طراحی به دلیل وزن سازه کمتر و ساختار ساده‌تر برای بسیاری از کاربردهای عمومی و صنعتی در ظرفیت‌ها و دهانه‌های متناسب گزینه مناسبی است. محدوده استاندارد جرثقیل سقفی تک پل ACG تا ظرفیت 10 تن تعریف شده و پروژه‌های خارج از این محدوده نیازمند بررسی مهندسی مستقل هستند.
مشاهده مشخصات و جزئیات ←

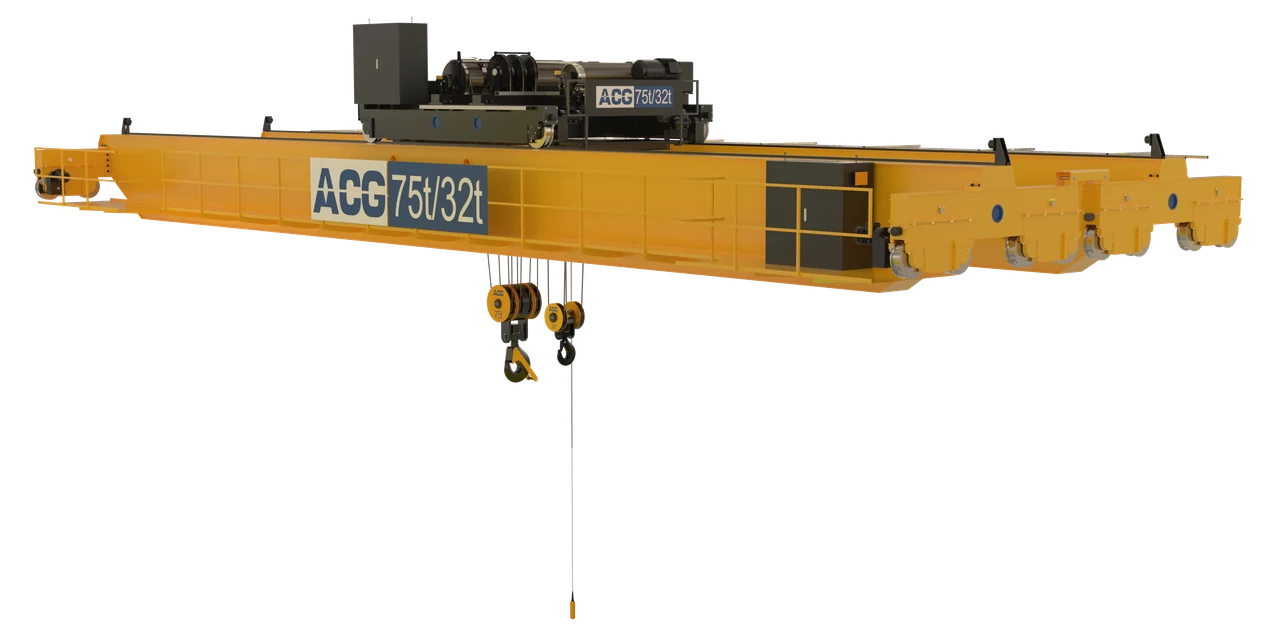

جرثقیل سقفی دو پل دارای دو تیر اصلی است و کالسکه یا سیستم بالابری معمولاً روی ریل‌های نصب‌شده روی پل‌ها حرکت می‌کند. این ساختار برای ظرفیت‌های بالاتر، دهانه‌های بزرگ‌تر، کلاس‌های کاری سنگین‌تر و پروژه‌هایی که به Hook Height، تجهیزات جانبی یا سیستم‌های بالابری پیچیده‌تر نیاز دارند، انعطاف بیشتری ایجاد می‌کند.
مشاهده مشخصات و جزئیات ←
در سیستم‌های آویز، مسیر حرکت جرثقیل معمولاً از زیر سازه سقف یا تیرهای Runway قرار می‌گیرد. انتخاب این آرایش باید با توجه به ظرفیت بار، سازه ساختمان، بارهای وارد بر Runway و محدودیت‌های معماری بررسی شود.
مشاهده مشخصات و جزئیات ←

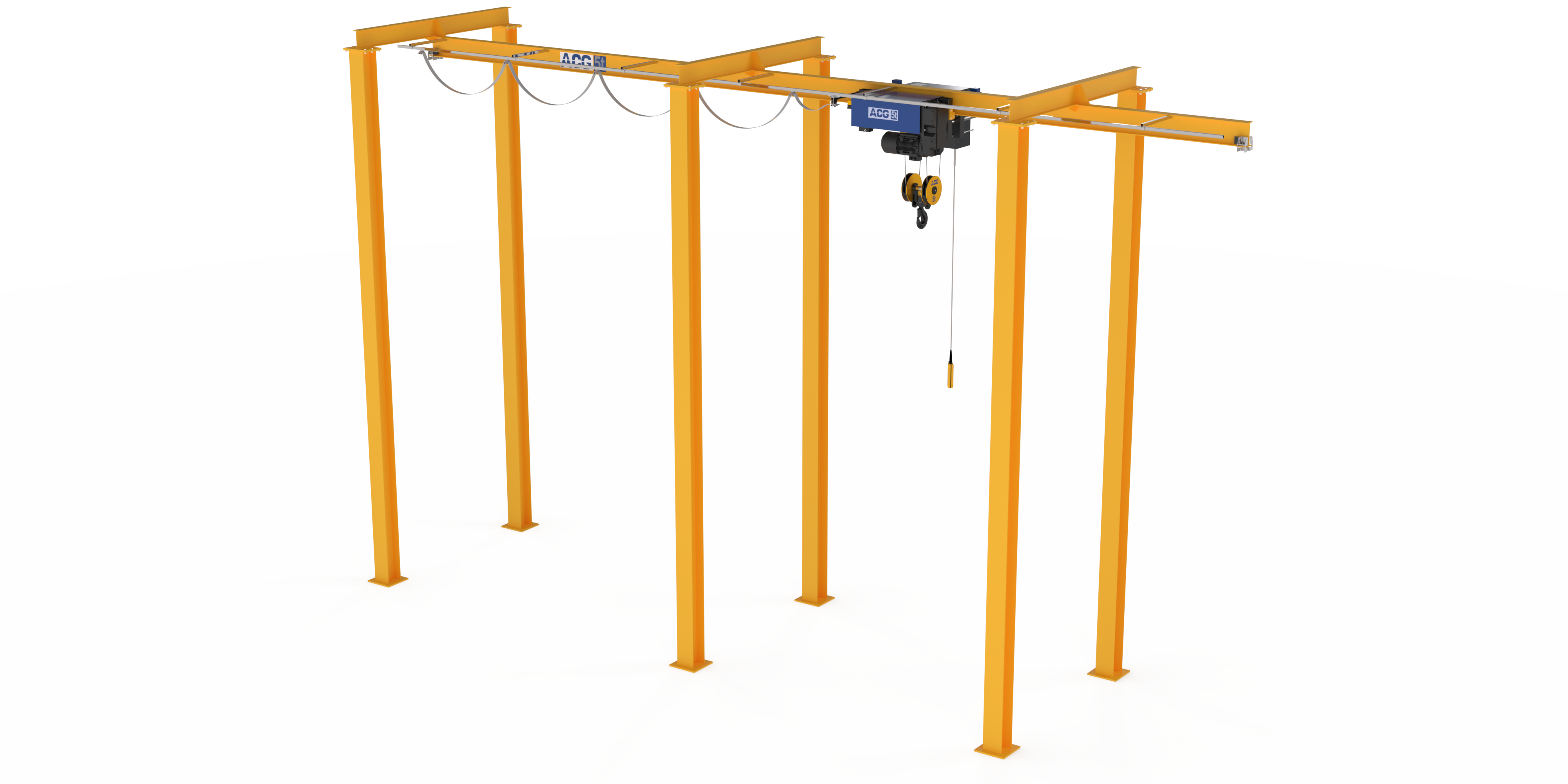

در سیستم مونوریل، بالابر روی یک مسیر مشخص حرکت می‌کند و برای انتقال بار در مسیر تعریف‌شده خطوط تولید، تعمیرات یا فرآیندهای جابه‌جایی مواد به‌کار می‌رود. مونوریل جایگزین مستقیم جرثقیل سقفی دوبعدی نیست.
مشاهده مشخصات و جزئیات ←انتخاب باید بر اساس محاسبات و نیاز واقعی پروژه انجام شود و ظرفیت نامی به‌تنهایی معیار کافی نیست.
| معیار | تک پل | دو پل |
|---|---|---|
| ساختار پل | یک تیر اصلی | دو تیر اصلی |
| آرایش بالابر | معمولاً بالابر زیر پل | معمولاً Trolley/Hoist روی پل‌ها |
| وزن سازه | در محدوده مناسب معمولاً کمتر | بسته به طراحی و Scope معمولاً بیشتر |
| Hook Height و فضای مفید | وابسته به Headroom بالابر و سازه سالن | برای برخی آرایش‌ها امکان بهینه‌سازی بیشتر |
| کاربرد | پروژه‌های متناسب با Range و Duty تک پل | ظرفیت، دهانه یا Duty بالاتر و پروژه‌های فرآیندی |
| تصمیم نهایی | بر اساس محاسبات پروژه | بر اساس محاسبات پروژه |
اگر همه اطلاعات در مرحله اولیه در دسترس نیست، واحد مهندسی ACG می‌تواند بر اساس کاربرد تجهیز، داده‌های لازم برای تکمیل Scope را مشخص کند.
ارسال اطلاعات RFQاین بخش نمای کلی زیرسیستم‌ها را نشان می‌دهد؛ جزئیات هر قطعه در صفحه تخصصی همان محصول دنبال می‌شود.
سازه اصلی انتقال بار که طراحی آن به ظرفیت، دهانه، خیز، خستگی و بارهای دینامیکی وابسته است.
مشاهده جزئیات ←مجموعه انتهای پل برای حرکت طولی جرثقیل و انتقال بار به چرخ‌ها و Runway.
مشاهده جزئیات ←قطر، جنس، عملیات حرارتی و تعداد چرخ‌ها باید بر اساس Wheel Load و مشخصات ریل انتخاب شوند.
مشاهده جزئیات ←سیستم بالابری می‌تواند Wire Rope Hoist، Chain Hoist یا Open Winch باشد.
مشاهده جزئیات ←در بسیاری از سیستم‌های دو پل، مجموعه بالابری روی Trolley مستقل حرکت می‌کند.
مشاهده جزئیات ←Driveهای حرکت بر اساس سرعت، وزن متحرک، شتاب، Start/Stop و کلاس کاری انتخاب می‌شوند.
مشاهده جزئیات ←Busbar، Festoon، C-Rail یا روش مناسب دیگر متناسب با مسیر و محیط انتخاب می‌شود.
مشاهده جزئیات ←حفاظت‌ها، VFD، منطق کنترل و Safety Circuit بر اساس Scope فنی پروژه تعیین می‌شوند.
مشاهده جزئیات ←Pendant، Radio Remote یا Cabin متناسب با دید اپراتور و فرآیند انتخاب می‌شود.
مشاهده جزئیات ←Limit Switch، Overload Protection، Emergency Stop، Buffer و Anti-Collision بر اساس Risk Assessment.
مشاهده جزئیات ←دو جرثقیل با ظرفیت و دهانه مشابه ممکن است به دلیل تفاوت در شرایط بهره‌برداری نیازمند طراحی متفاوتی باشند. انتخاب جرثقیل فقط بر اساس Capacity انجام نمی‌شود.
به دلیل ماهیت مهندسی تجهیز، قیمت جرثقیل سقفی را نمی‌توان فقط بر اساس ظرفیت اعلام کرد. دو جرثقیل با ظرفیت یکسان می‌توانند به دلیل تفاوت در دهانه، ارتفاع، کلاس کاری و تجهیزات قیمت متفاوتی داشته باشند.
درخواست بررسی فنی و قیمت جرثقیل سقفیفرآیند پروژه از نیازسنجی و محاسبات مهندسی تا ساخت، آزمون، نصب و راه‌اندازی به‌صورت مرحله‌ای کنترل می‌شود.
راهکارهای جرثقیل سقفی ACG برای محیط‌های تولیدی و صنعتی با شرایط کاری متفاوت قابل مهندسی هستند.
سوابق صنعتی ACG در صنایع فولاد، سیمان، معدن، انرژی و سایر حوزه‌ها در آرشیو پروژه‌ها ارائه شده است. Case Studyهای دارای Capacity، Span، Duty و تصاویر تأییدشده پس از تکمیل داده واقعی پروژه به این صفحه متصل می‌شوند.
پاسخ کوتاه به پرسش‌های اصلی پیش از انتخاب و سفارش جرثقیل سقفی.
سیستم جابه‌جایی بار صنعتی است که معمولاً روی مسیرهای طولی مرتفع حرکت می‌کند و سه حرکت Hoisting، Cross Travel و Long Travel را فراهم می‌کند.
تفاوت در آرایش سازه پل، نوع استقرار بالابر، وزن سازه، Hook Height، ظرفیت توسعه و محدوده کاربرد است. انتخاب باید بر اساس مشخصات واقعی پروژه انجام شود.
قیمت فقط تابع ظرفیت نیست و به دهانه، ارتفاع بالابری، کلاس کاری، Hoist، سرعت‌ها، تجهیزات کنترل، شرایط محیطی، Scope نصب و سایر الزامات پروژه وابسته است.
حداقل ظرفیت، دهانه، ارتفاع بالابری، طول مسیر، نوع کاربرد، ساعات کار، تعداد سیکل و شرایط محیطی مورد نیاز است.
ظرفیت نامی باید با نوع بار، فرآیند، شرایط بهره‌برداری و الزامات ایمنی پروژه بررسی شود و به‌تنهایی معیار کامل طراحی نیست.
Duty Class بیانگر شدت و الگوی کار تجهیز است و با پارامترهایی مانند سیکل، ساعات کار، طیف بار و تعداد Start تعیین می‌شود.
بسته به طراحی، در صنایع فولاد، معدن، سیمان، نفت و گاز، پتروشیمی، نیروگاه، خودروسازی، ماشین‌سازی و لجستیک صنعتی استفاده می‌شود.
ظرفیت، دهانه، ارتفاع بالابری، طول مسیر، شرایط کار، کلاس کاری یا سیکل تقریبی، شرایط محیطی و نقشه سالن در صورت موجود بودن ارسال شود.
ظرفیت، دهانه، ارتفاع بالابری، کلاس کاری و شرایط سالن را ارسال کنید تا ساختار مناسب تک پل یا دو پل بررسی شود.
