PRODUCT INTRODUCTION

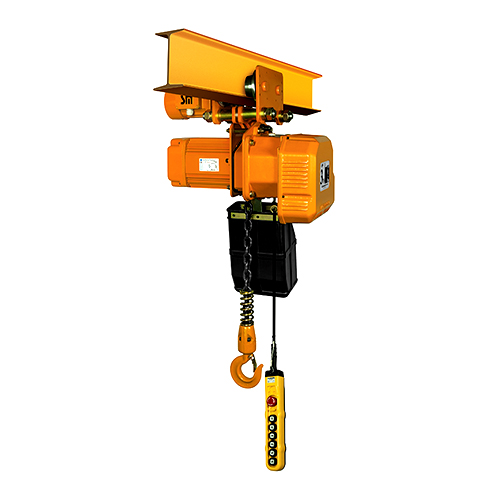

بالابر زنجیری چیست؟

بالابر زنجیری یک سامانه لیفتینگ فشرده است که نیروی موتور و گیربکس را از طریق چرخ زنجیر به زنجیر بار و مجموعه قلاب منتقل می‌کند. این ساختار امکان بلندکردن دقیق و ایمن بار را در فضای نصب محدود فراهم می‌سازد.

بالابرهای زنجیری ACG برای جرثقیل‌های بازویی، مسیرهای مونوریل، ایستگاه‌های کاری، خطوط مونتاژ و جرثقیل‌های سقفی سبک طراحی می‌شوند و بر اساس ظرفیت، ارتفاع بالابری، کلاس کاری، سرعت و نوع نصب قابل سفارشی‌سازی هستند.

ویژگی‌های اصلی بالابر زنجیری ACG

  • ظرفیت تولید از 250 کیلوگرم تا 20 تن
  • ابعاد فشرده و وزن پایین
  • نصب و راه‌اندازی آسان
  • عملکرد نرم و کنترل دقیق بار
  • نگهداری ساده و دسترسی مناسب به قطعات
  • مناسب ایستگاه‌های کاری و فضای محدود
CHAIN HOIST ADVANTAGES

چرا بالابر زنجیری ACG؟

مزیت‌های فنی و اجرایی بالابر زنجیری ACG برای ایستگاه‌های کاری، خطوط تولید و کاربردهای صنعتی با نیاز به جابه‌جایی دقیق، ایمن و فشرده.

01

ابعاد فشرده

02

وزن کم

03

نصب آسان

04

نگهداری ساده

05

مناسب ارتفاع‌های کم

06

عملکرد نرم و دقیق

07

مناسب ایستگاه‌های کاری

TECHNICAL SPECIFICATIONS

مشخصات فنی بالابر زنجیری ACG

بالابرهای زنجیری ACG بر اساس ظرفیت بار، ارتفاع بالابری، کلاس کاری، نوع نصب، سرعت و شرایط بهره‌برداری پروژه انتخاب و تولید می‌شوند. مشخصات نهایی هر دستگاه پس از بررسی دقیق نیاز فنی و فضای نصب تعیین خواهد شد.

محدوده تولید و مشخصات قابل انتخاب
250 کیلوگرم تا 20 تن زنجیر G80 / G100 طراحی سفارشی
ظرفیت نامی 250 kg – 20 ton و ظرفیت‌های ویژه بر اساس پروژه
ارتفاع بالابری قابل تولید به‌صورت سفارشی بر اساس فضای نصب، مسیر حرکت قلاب و نیاز بهره‌برداری
نوع زنجیر بار زنجیر صنعتی با گرید G80 / G100 متناسب با ظرفیت و کلاس کاری
کلاس کاری FEM 1Am – FEM 3m بر اساس تعداد سیکل، طیف بار و مدت کارکرد
نوع نصب نصب ثابت، مونوریل، ترولی دستی یا ترولی برقی متناسب با نوع سازه و مسیر حرکت
سیستم کنترل کنترل آویز یا ریموت کنترل صنعتی Pendant / Radio Control
برق ورودی 380V / 50Hz یا مطابق شبکه برق محل نصب
سرعت بالابری تک‌سرعته یا کنترل نرم و پیوسته به‌وسیله اینورتر
سیستم ترمز ترمز الکترومغناطیسی ایمن با عملکرد خودکار هنگام توقف یا قطع برق
تجهیزات ایمنی لیمیت‌سوئیچ بالا و پایین، حفاظت حرارتی، کنترل اضافه‌بار و تجهیزات حفاظتی الکتریکی
شرایط محیطی قابل طراحی برای سالن تولید، خطوط مونتاژ، انبار، فضای محدود و محیط‌های صنعتی ویژه
اطلاعات این جدول محدوده عمومی تولید بالابر زنجیری ACG را نشان می‌دهد. ظرفیت، ارتفاع بالابری، نوع زنجیر، کلاس کاری، سرعت و تجهیزات نهایی پس از بررسی فنی پروژه تعیین می‌شوند.
MAIN COMPONENTS

اجزای اصلی بالابر زنجیری ACG

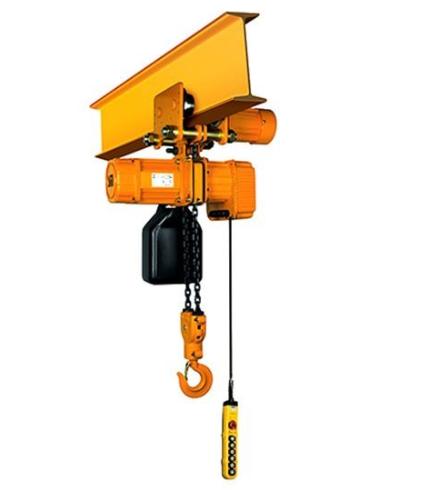

نمای مهندسی اجزای اصلی بالابر زنجیری ACG
01 موتور بالابری
02 گیربکس صنعتی
03 چرخ زنجیر و مجموعه انتقال نیرو
04 زنجیر بار صنعتی G80 / G100
05 قلاب بار و ضامن ایمنی
06 کیسه جمع‌آوری زنجیر
07 ترمز الکترومغناطیسی
08 تابلو برق و سیستم کنترل
09 لیمیت‌سوئیچ و تجهیزات ایمنی
ACG CHAIN HOIST SERIES

سری‌های بالابر زنجیری ACG

سه خانواده محصول برای پوشش کاربردهای کارگاهی، خطوط تولید، کارکرد مداوم و پروژه‌های سفارشی طراحی و ارائه می‌شوند.

POWER / POWER+

POWER SERIES

راهکاری فشرده، اقتصادی و مطمئن برای کارگاه‌ها، ایستگاه‌های کاری و کاربردهای عمومی صنعتی.

  • مناسب کارگاه‌ها و کاربردهای عمومی
  • ابعاد فشرده و نصب آسان
  • کلاس کاری سبک تا متوسط
  • قابل ارائه با کنترل آویز یا ریموت
PRO / PRO+

PRO SERIES

طراحی صنعتی برای خطوط تولید، سیکل‌های کاری بیشتر و بهره‌برداری مداوم و دقیق.

  • مناسب خطوط تولید و کارکرد مداوم
  • کلاس کاری بالاتر تا FEM 3m
  • کنترل نرم سرعت با اینورتر
  • تجهیزات ایمنی و حفاظتی توسعه‌یافته
X / CUSTOM ENGINEERING

X SERIES

راهکار مهندسی‌شده برای پروژه‌های خاص، شرایط کاری ویژه و محدودیت‌های نصب اختصاصی.

  • ظرفیت و ارتفاع بالابری سفارشی
  • زنجیر و پوشش مناسب محیط پروژه
  • قابلیت ساخت برای شرایط کاری ویژه
  • یکپارچه‌سازی با PLC و سیستم مانیتورینگ
CHAIN HOIST CONFIGURATIONS

انواع بالابر زنجیری ACG

نوع بالابر زنجیری بر اساس مسیر حرکت، فضای نصب، ظرفیت بار، نحوه جابه‌جایی و الزامات بهره‌برداری پروژه انتخاب می‌شود.

01

بالابر زنجیری ثابت

مناسب نصب ثابت در ایستگاه‌های کاری، خطوط مونتاژ و نقاطی که فقط حرکت عمودی بار موردنیاز است.

02

بالابر زنجیری مونوریل

طراحی‌شده برای حرکت روی تیر مونوریل و انتقال خطی بار در کارگاه‌ها، انبارها و خطوط تولید.

03

بالابر با ترولی دستی

راهکاری اقتصادی برای جابه‌جایی افقی بار به‌صورت دستی در مسیرهای کوتاه و کاربردهای عمومی.

04

بالابر با ترولی برقی

مناسب حرکت موتوری و کنترل‌شده بار روی مسیر، با قابلیت انتخاب سرعت و کنترل آویز یا ریموت.

CUSTOM EQUIPMENT

تجهیزات سفارشی بالابر زنجیری

بالابرهای زنجیری ACG بر اساس نوع بار، فضای نصب، سیکل کاری، دقت کنترل و شرایط محیطی پروژه با تجهیزات و امکانات اختصاصی قابل تولید هستند.

راهکار مهندسی متناسب با پروژه

ظرفیت، ارتفاع بالابری، نوع ترولی، سرعت، سیستم کنترل، نوع قلاب و پوشش زنجیر بر اساس اطلاعات فنی پروژه انتخاب می‌شوند. این رویکرد باعث افزایش ایمنی، دوام تجهیزات و کیفیت بهره‌برداری خواهد شد.

ACG / CH OPTIONS
01

ریموت کنترل JUUKO

02

اینورتر کنترل سرعت

03

قلاب چرخان

04

قلاب دو قلابه

05

ترولی برقی

06

زنجیر ضد خوردگی

TARGET INDUSTRIES

کاربردهای صنعتی بالابر زنجیری

بالابرهای زنجیری ACG برای کاربردهایی طراحی شده‌اند که نیاز به دقت، سرعت، نصب آسان و فضای کاری محدود وجود دارد.

خودروسازی

جابه‌جایی قطعات، مجموعه‌های مونتاژی و تجهیزات در ایستگاه‌های تولید و کنترل کیفیت.

صنایع غذایی

مناسب خطوط تولید، بسته‌بندی و جابه‌جایی تجهیزات با قابلیت انتخاب پوشش و زنجیر مناسب.

صنایع دارویی

جابه‌جایی دقیق تجهیزات و مواد در محیط‌های کنترل‌شده و خطوط تولید دارویی.

خطوط مونتاژ

کنترل دقیق بار و افزایش سرعت عملیات در ایستگاه‌های مونتاژ و تولید پیوسته.

انبارها

جابه‌جایی ایمن کالا، قطعات و تجهیزات در فضاهای انبارش و مسیرهای مونوریل.

کارگاه‌های تولیدی

راهکاری فشرده و اقتصادی برای حمل قطعات، تعمیرات و فعالیت‌های روزمره کارگاهی.

صنایع بسته‌بندی

جابه‌جایی مواد، قالب‌ها و تجهیزات در خطوط بسته‌بندی و آماده‌سازی محصول.

صنایع الکترونیک

جابه‌جایی کنترل‌شده تجهیزات و مجموعه‌های حساس در خطوط تولید و آزمایش.

STANDARDS & QUALITY

استانداردها و کنترل کیفیت بالابر زنجیری

طراحی، انتخاب تجهیزات، مونتاژ و آزمون بالابرهای زنجیری ACG بر اساس ظرفیت نامی، کلاس کاری، ارتفاع بالابری، سیکل بهره‌برداری و الزامات ایمنی هر پروژه انجام می‌شود.

استانداردهای طراحی و ساخت

FEM DIN ISO EN 14492 IEC

استاندارد نهایی بر اساس کلاس کاری، نوع کاربرد، شرایط محیطی، سیستم برق و مشخصات فنی قرارداد انتخاب و در مدارک مهندسی پروژه ثبت می‌شود.

فرآیند کنترل کیفیت بالابر

QC
01 کنترل موتور، گیربکس و ترمز
02 بازرسی زنجیر بار و چرخ زنجیر
03 کنترل قلاب، ضامن و مخزن زنجیر
04 آزمون تابلو برق و سیستم کنترل
05 تست لیمیت‌سوئیچ و تجهیزات ایمنی
06 تست بار و مستندسازی فنی
ENGINEERING & MANUFACTURING

فرآیند طراحی و تولید بالابر زنجیری

تولید بالابر زنجیری ACG از تحلیل نیاز پروژه و طراحی مهندسی آغاز می‌شود و پس از انتخاب تجهیزات، مونتاژ، کنترل کیفیت، تست بار و مستندسازی نهایی به مرحله تحویل می‌رسد.

01

بررسی نیاز و طراحی مهندسی

02

انتخاب تجهیزات و مشخصات فنی

03

مونتاژ مکانیکی و الکتریکی

04

بازرسی و کنترل کیفیت

05

تست عملکرد و تست بار

06

مستندسازی و تحویل نهایی

ACG PRODUCT GALLERY

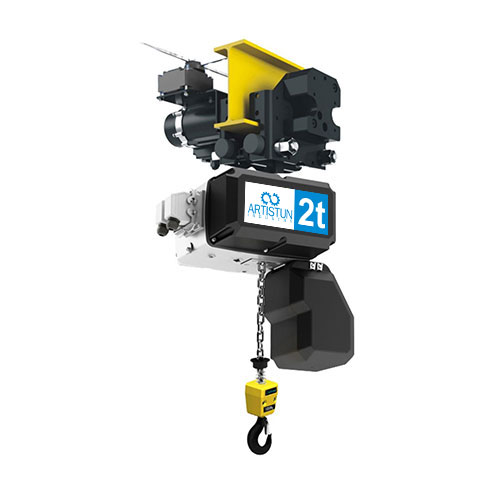

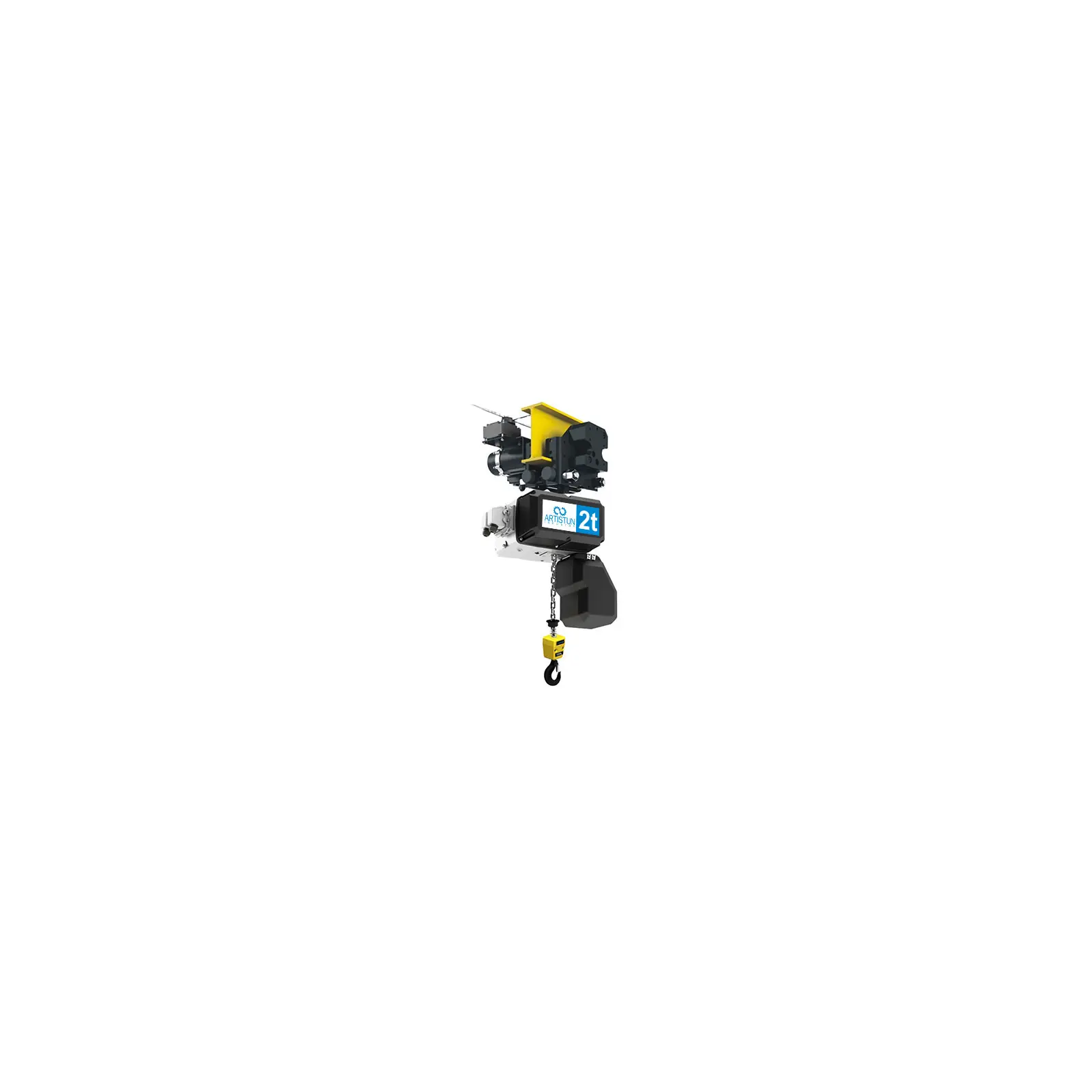

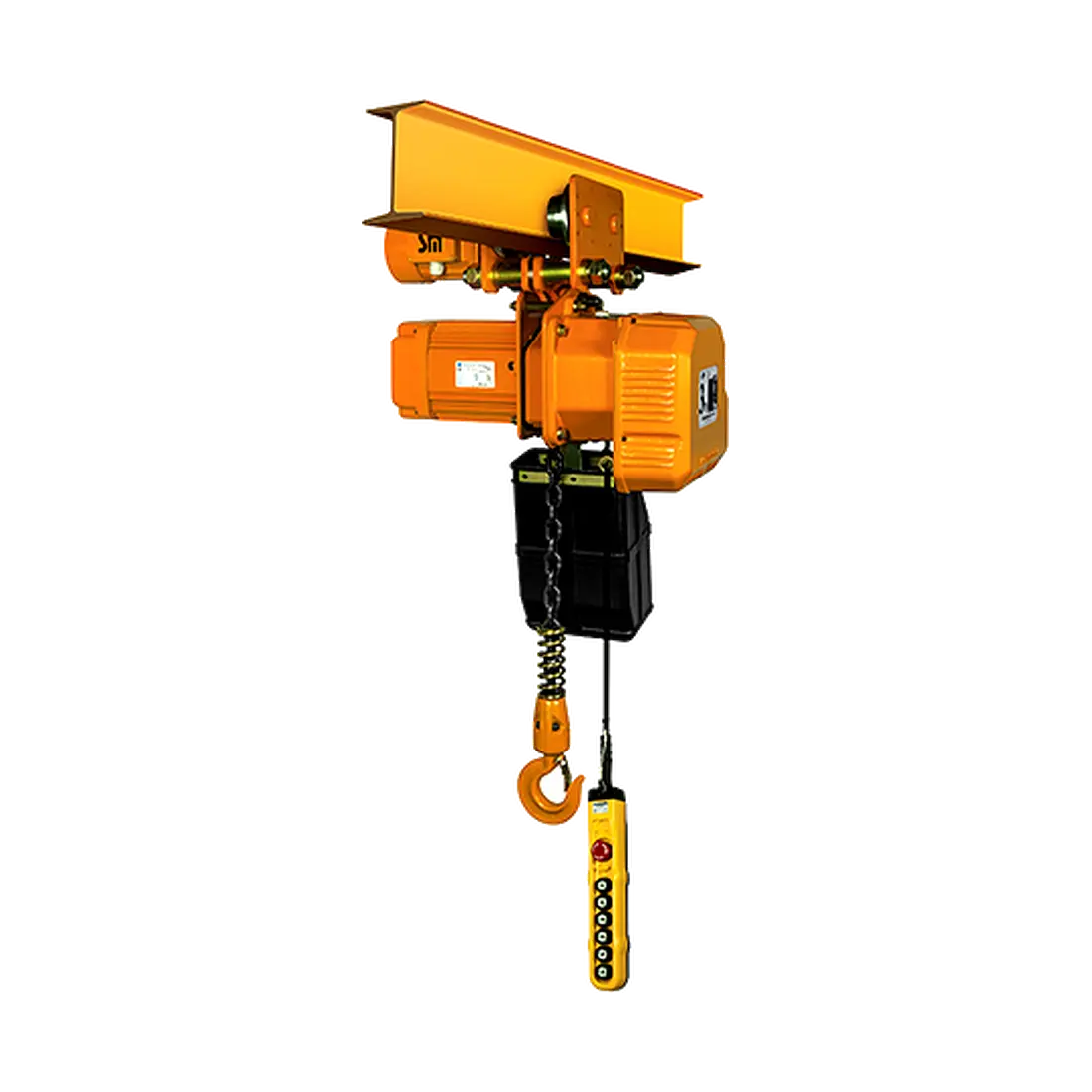

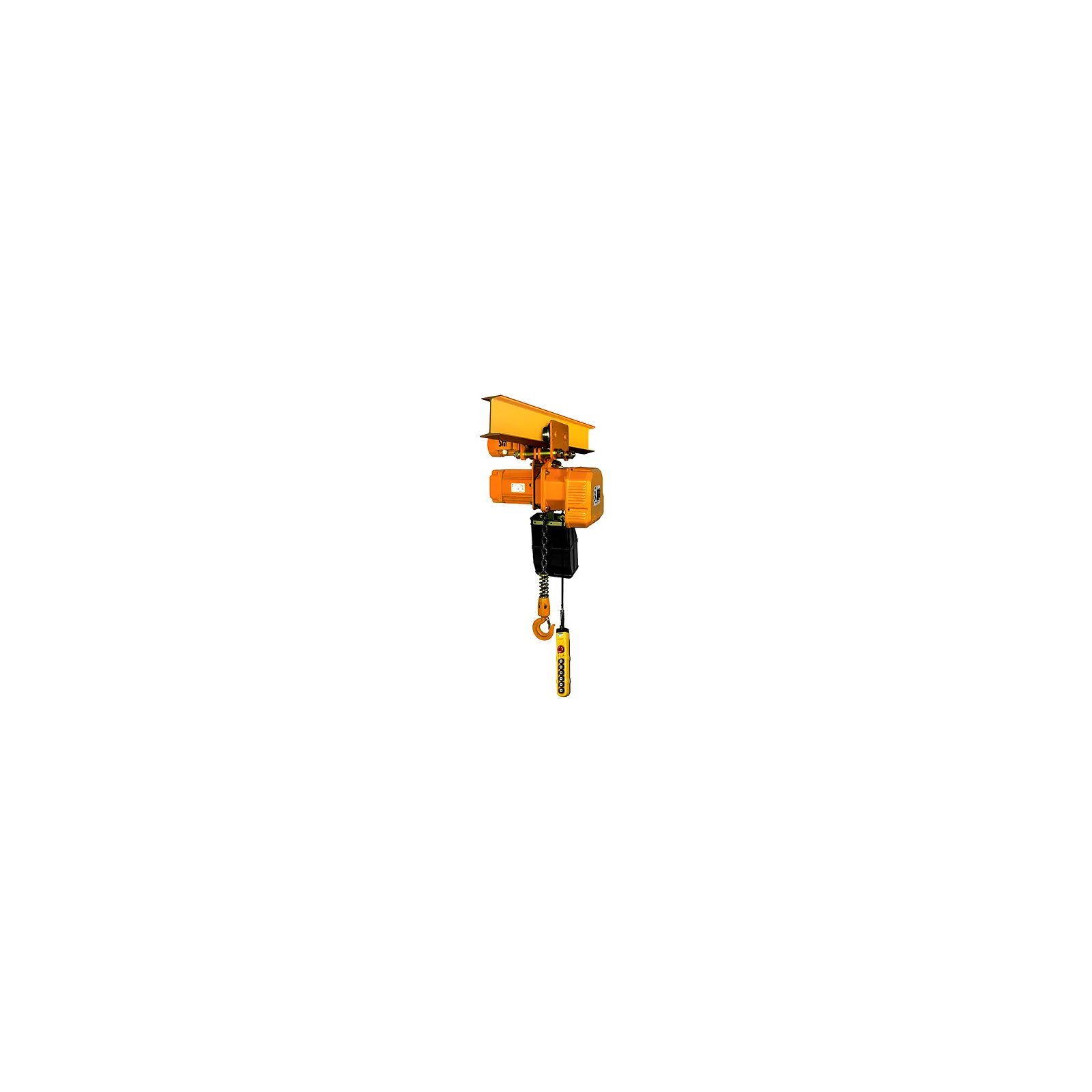

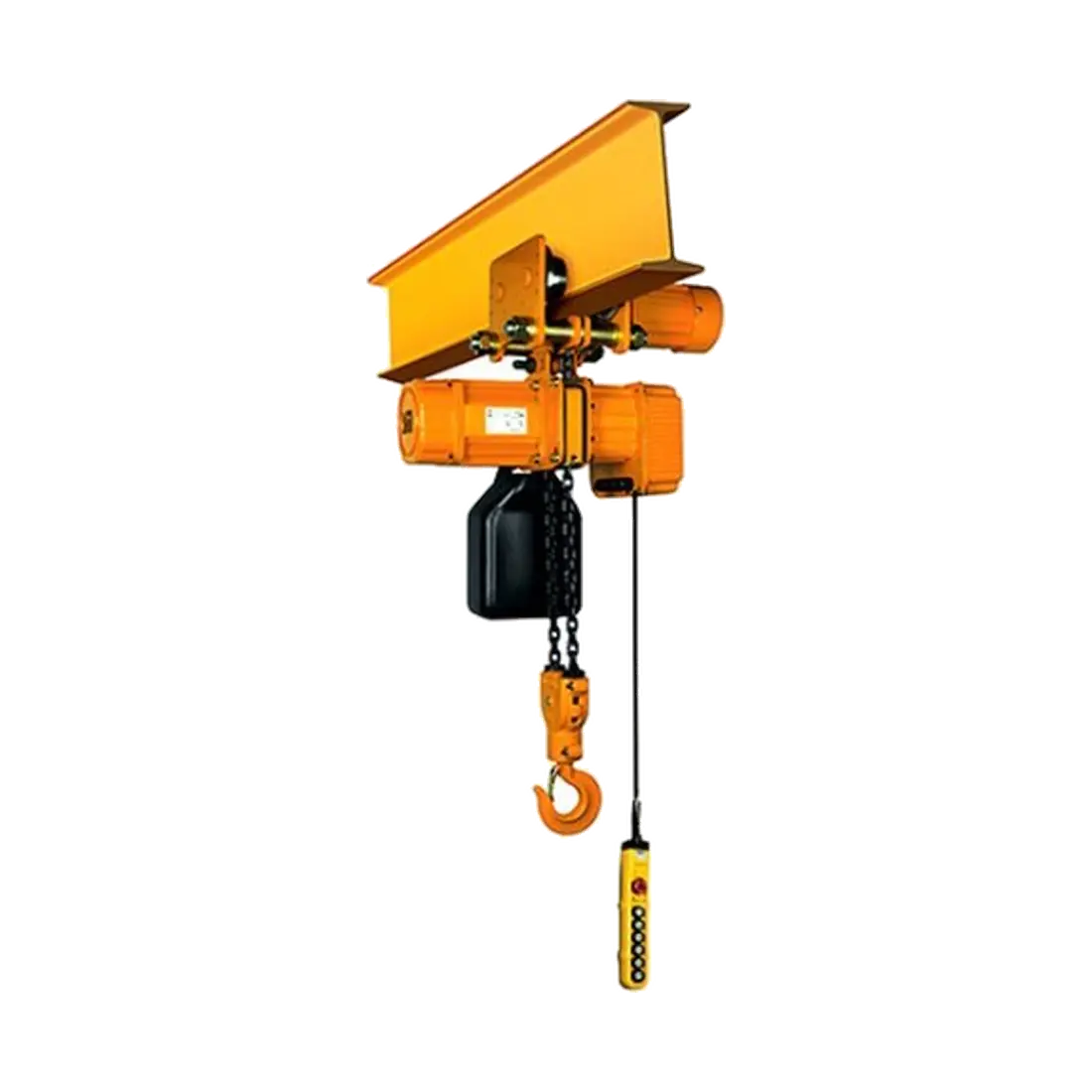

گالری بالابر زنجیری ACG

نمایش تصاویر محصول، جزئیات ساخت و نماهای مختلف بالابرهای زنجیری ACG بدون درج اطلاعات تأییدنشده پروژه.

FREQUENTLY ASKED QUESTIONS

سؤالات متداول بالابر زنجیری

پاسخ به پرسش‌های رایج درباره ظرفیت، ارتفاع بالابری، نوع نصب، سیستم کنترل و نگهداری بالابر زنجیری ACG.

بالابرهای زنجیری ACG در ظرفیت‌های استاندارد از 250 کیلوگرم تا 20 تن ارائه می‌شوند و مشخصات نهایی بر اساس کلاس کاری، ارتفاع بالابری و شرایط پروژه انتخاب می‌شود.

بله. ارتفاع بالابری، طول زنجیر بار و ظرفیت مخزن زنجیر بر اساس ارتفاع موردنیاز، فضای نصب و مشخصات فنی پروژه تعیین می‌شوند.

مدل ثابت فقط حرکت عمودی بار را انجام می‌دهد. مدل مونوریل یا ترولی‌دار علاوه بر بالابری، امکان جابه‌جایی افقی بار روی تیر را به‌صورت دستی یا برقی فراهم می‌کند.

بله. بالابر می‌تواند به ریموت کنترل صنعتی JUUKO و اینورتر برای راه‌اندازی نرم، کنترل دقیق‌تر حرکت و تنظیم سرعت مجهز شود.

بازرسی دوره‌ای زنجیر بار، چرخ زنجیر، قلاب و ضامن، ترمز، لیمیت‌سوئیچ‌ها، موتور، گیربکس و تجهیزات الکتریکی برای حفظ ایمنی و عملکرد صحیح دستگاه ضروری است.

REQUEST FOR QUOTATION

درخواست قیمت بالابر زنجیری

برای انتخاب دقیق بالابر، ظرفیت بار، ارتفاع بالابری، کلاس کاری، نوع نصب، سرعت موردنیاز و شرایط محیطی پروژه را ارسال کنید تا کارشناسان ACG راهکار فنی مناسب را بررسی و پیشنهاد کنند.
