Single Girder Overhead Crane
طراحی مهندسی برای خطوط تولید، سالن‌های صنعتی، انبارها و واحدهای تعمیراتی

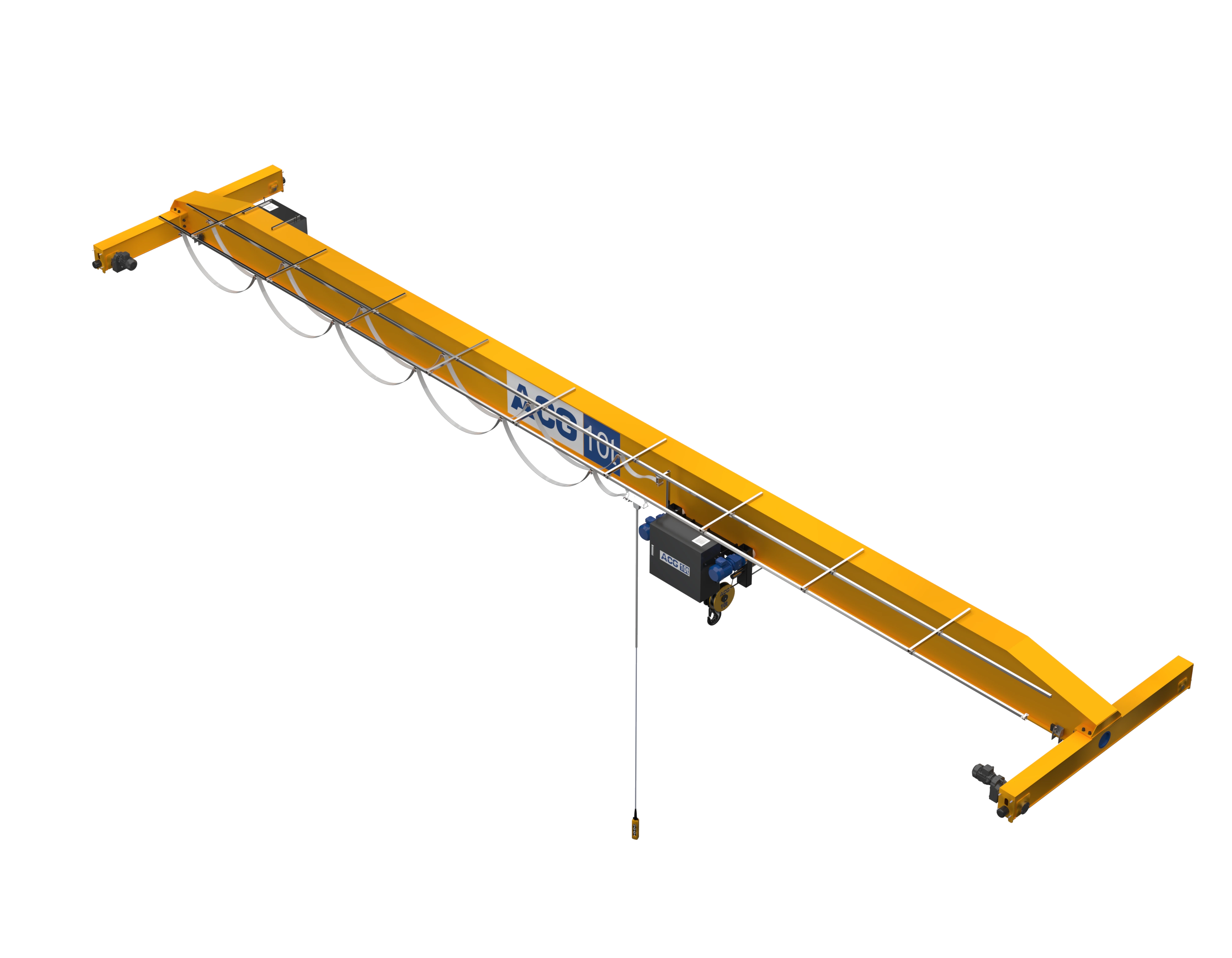

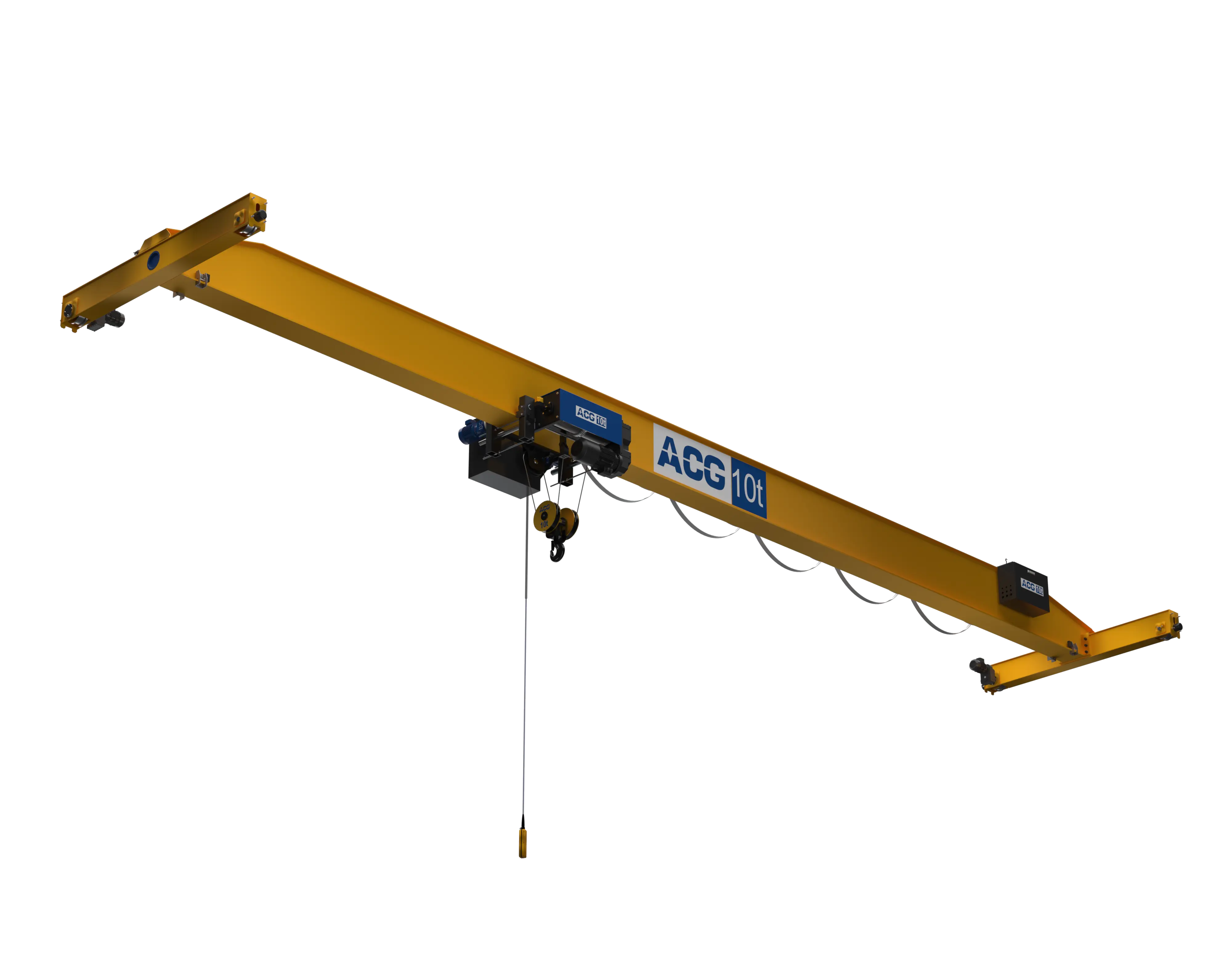

جرثقیل سقفی تک پل ACG برای جابهجایی بار در خطوط تولید، سالن‌های صنعتی، انبارها، کارگاهها و واحدهای تعمیراتی طراحی و تولید می‌شود. هر سیستم بر اساس ظرفیت، دهانه، ارتفاع بالابری، کلاس کاری، سرعت‌های حرکتی، شرایط محیطی و الزامات بهره‌برداری پروژه مهندسی می‌شود. محدوده استاندارد جرثقیل سقفی تک پل ACG تا ظرفیت 10 تن تعریف شده است.
جرثقیل سقفی تک پل یکی از پرکاربردترین تجهیزات جابجایی مواد در صنایع مختلف است که برای حمل و انتقال بار در سالن‌های صنعتی، انبارها، کارگاه‌های تولیدی و خطوط تولید مورد استفاده قرار می‌گیرد.
در این نوع جرثقیل، بالابر و سیستم حرکتی بر روی یک تیر اصلی حرکت می‌کنند. این ساختار باعث کاهش وزن سازه، بهینه‌سازی هزینه ساخت و افزایش بهره‌وری در بسیاری از کاربردهای صنعتی می‌شود.
جرثقیل تک پل معمولاً زمانی گزینه مناسبی است که ظرفیت، دهانه و شرایط کاری پروژه در محدوده قابل تأمین با این آرایش قرار داشته باشند و استفاده از سازه سنگین‌تر دو پل مزیت فنی مشخصی ایجاد نکند.

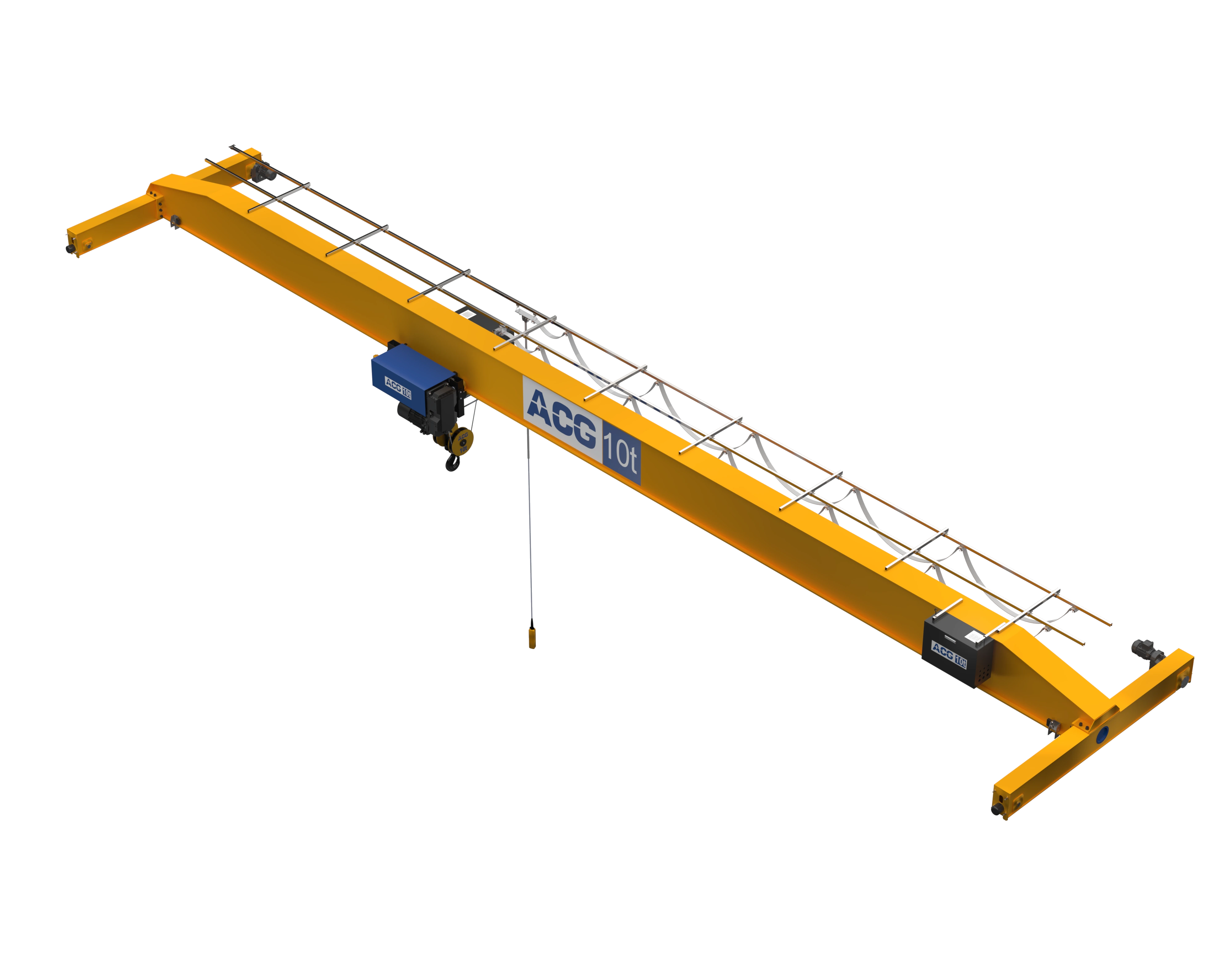

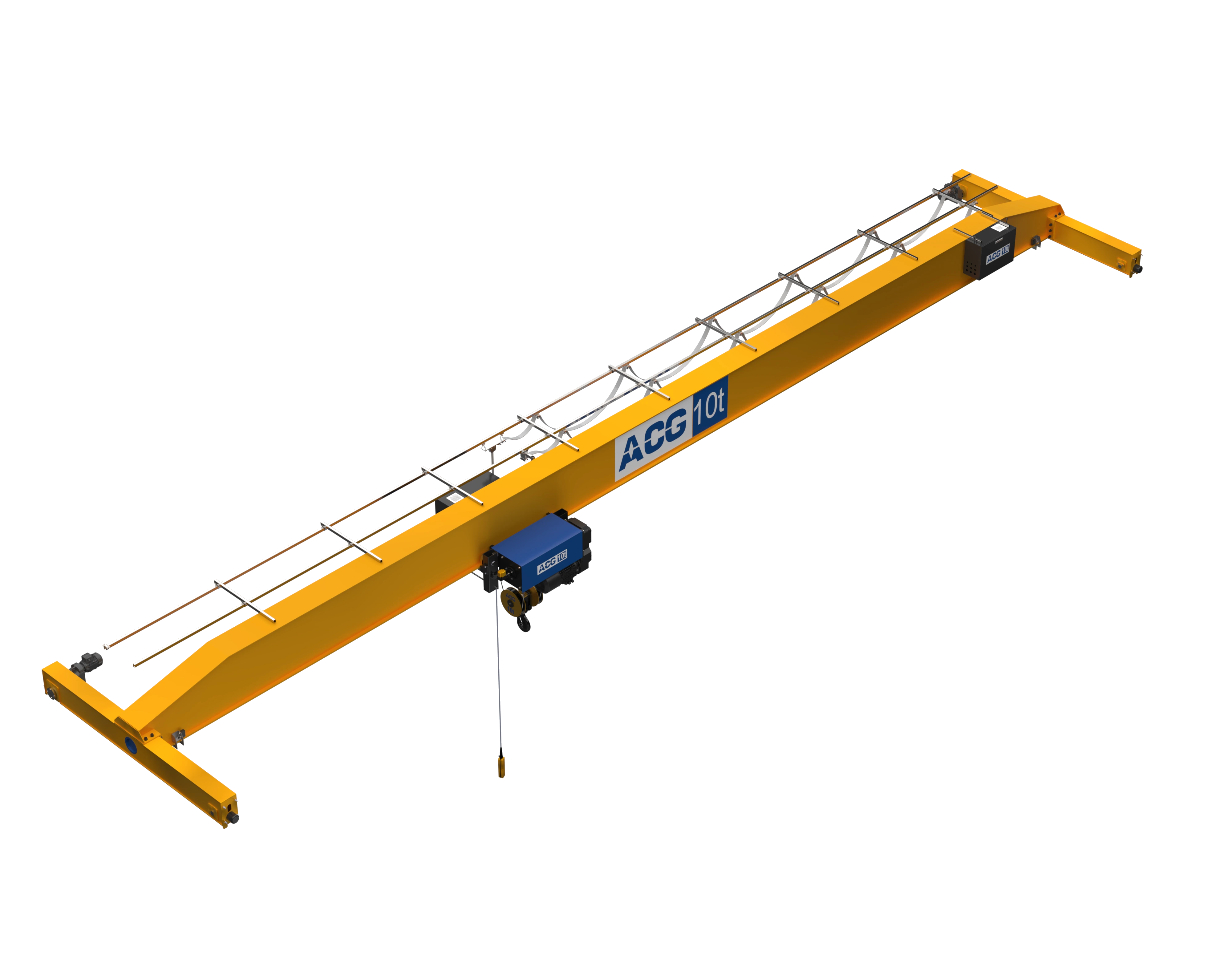

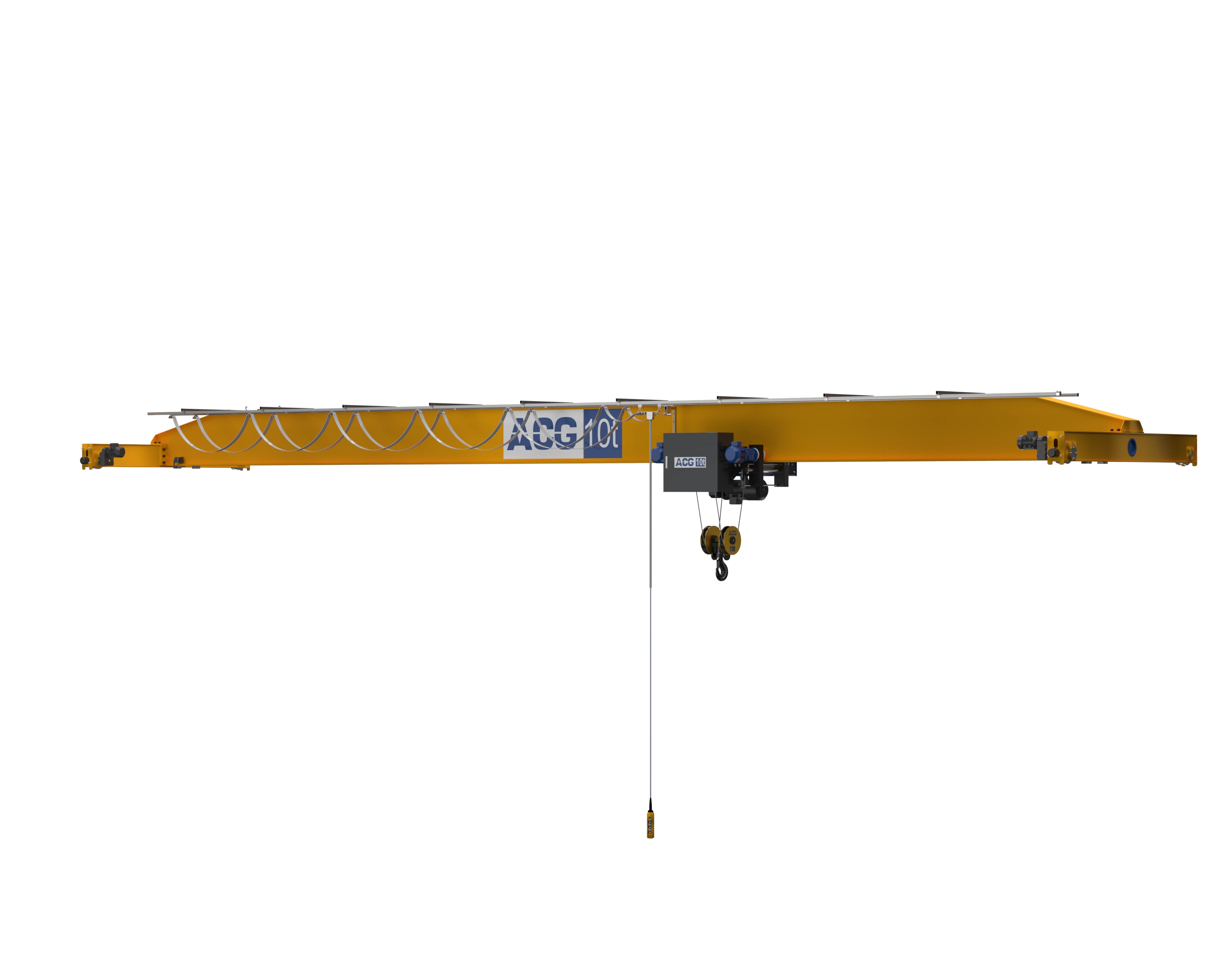

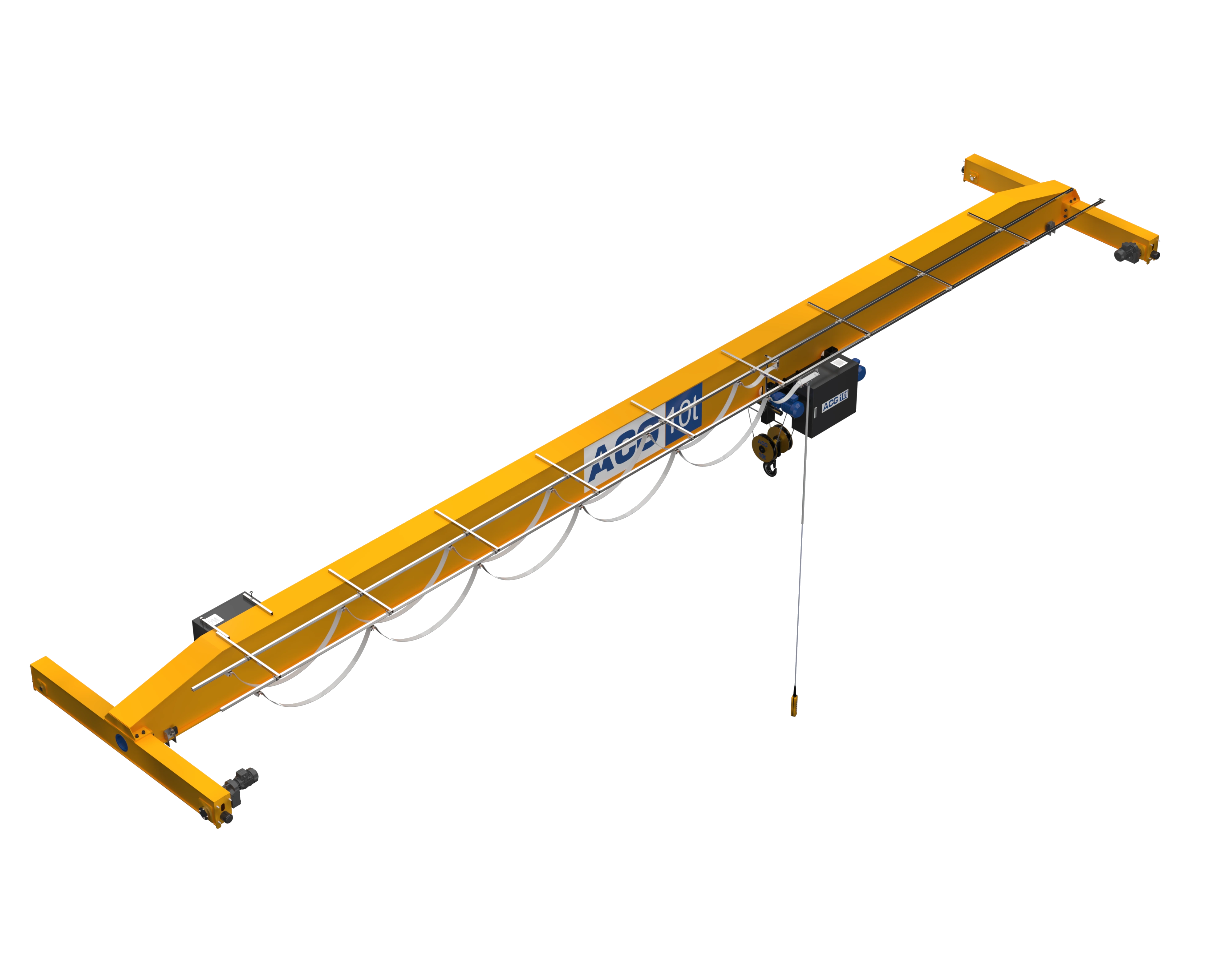

سری استاندارد جرثقیل سقفی تک پل ACG برای ظرفیت‌های تا 10 تن تعریف شده است. آرایش استاندارد حرکت جرثقیل در این محدوده دارای 4 چرخ در مجموع کل جرثقیل است.
ظرفیت‌های بالاتر یا شرایط خارج از محدوده استاندارد از نظر دهانه، کلاس کاری، شرایط محیطی، حد نزدیک‌شدن قلاب یا سایر الزامات باید به‌صورت مستقل توسط واحد مهندسی بررسی شوند.
مشخصات فنی جرثقیل سقفی تک پل بر اساس ظرفیت، دهانه، ارتفاع بالابری و شرایط کاری پروژه قابل طراحی و سفارشی‌سازی است.
| ظرفیت | مطابق نیاز پروژه و شرایط کاری |
|---|---|
| دهانه | مطابق ابعاد سالن، مسیر حرکتی و نیاز پروژه |
| ارتفاع بالابری | سفارشی بر اساس ارتفاع سالن و نوع کاربری |
| کلاس کاری | FEM / ISO |
| سرعت‌ها | قابل تنظیم بر اساس نوع بار، سیکل کاری و نیاز بهره‌برداری |
| سیستم کنترل | Pendant / Radio Control |
| نوع بالابر | بالابر بکسلی یا زنجیری متناسب با ظرفیت و کاربرد |
| برق‌رسانی | شین برق‌رسان یا سیستم سی ریل مطابق شرایط مسیر حرکت |
طراحی پل جرثقیل تنها بر اساس مقاومت استاتیکی انجام نمی‌شود. طراحی نهایی باید با استاندارد تعیین‌شده برای پروژه هماهنگ باشد.
در سالن‌هایی که محدودیت ارتفاع دارند، علاوه بر Lift Height باید Headroom و حد نزدیک‌شدن قلاب نیز بررسی شود.
دهانه باید بر اساس فاصله واقعی محور ریل‌های جرثقیل تعیین شود و نباید فقط از عرض اسمی سالن استخراج شود.
ظرفیت 5 یا 10 تن به‌تنهایی تعیین‌کننده سطح طراحی نیست و Duty Class باید از اطلاعات واقعی بهره‌برداری استخراج شود.
انتخاب سرعت باید میان بهره‌وری، کنترل بار، ایمنی و شرایط فرآیندی تعادل ایجاد کند و در صورت نیاز می‌توان از VFD یا سیستم چندسرعته استفاده کرد.
تجهیزات ایمنی بر اساس طراحی و ارزیابی ریسک پروژه انتخاب می‌شوند و جایگزین طراحی صحیح و نگهداری دوره‌ای نیستند.
ACG امکان طراحی و تولید جرثقیل سقفی تک پل متناسب با شرایط کاری، فضای نصب و نیاز پروژه را فراهم می‌کند.
در پروژه‌های صنعتی، نوع بار، سیکل کاری، شرایط محیطی، فضای نصب و الزامات ایمنی متفاوت است. به همین دلیل جرثقیل سقفی تک پل ACG با تجهیزات اختیاری و قابلیت‌های سفارشی قابل طراحی و تولید می‌باشد.
جرثقیل‌های سقفی ACG مطابق استانداردهای بین‌المللی طراحی، تولید و کنترل کیفیت می‌شوند.
انتخاب استانداردها بر اساس نوع پروژه، کلاس کاری، شرایط بهره‌برداری و الزامات فنی انجام می‌شود.
قیمت جرثقیل سقفی تک پل فقط تابع ظرفیت نیست. دو جرثقیل با ظرفیت یکسان می‌توانند به دلیل تفاوت در دهانه، ارتفاع بالابری، کلاس کاری و تجهیزات قیمت متفاوتی داشته باشند.
درخواست قیمت جرثقیل سقفی تک پلظرفیت 5 تن یکی از ظرفیت‌های قابل ارائه در محدوده استاندارد سری تک پل ACG است؛ اما عبارت «جرثقیل 5 تن» برای تعیین آرایش فنی کافی نیست. دهانه، ارتفاع بالابری، طول مسیر، کلاس کاری، نوع بالابر، سرعت‌ها، شرایط محیطی و روش کنترل باید مشخص شوند.
ظرفیت 10 تن حد بالای سری استاندارد جرثقیل سقفی تک پل ACG است. در این ظرفیت بررسی دهانه، وزن خود جرثقیل، بار چرخ، خیز، کلاس کاری، آرایش بالابر، ظرفیت مسیر حرکت و سازه ساختمان اهمیت بیشتری دارد.
هیچ‌کدام به‌صورت مطلق بهتر نیستند و تصمیم باید بر اساس محاسبات فنی پروژه انجام شود.
ظرفیت، دهانه، ارتفاع بالابری، طول مسیر، کلاس کاری و شرایط محیطی

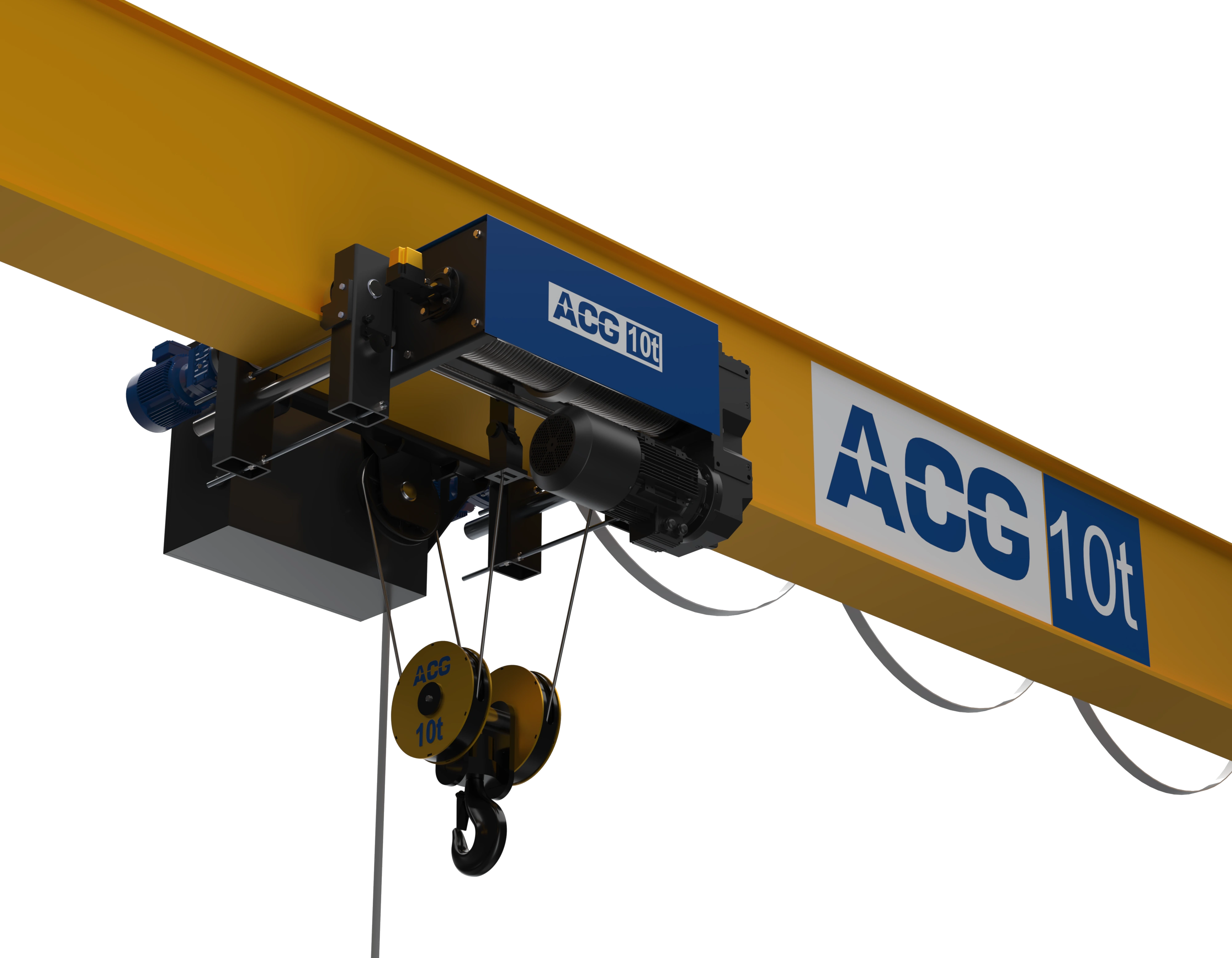

وینچ بالابر، پل، راهبر، سیستم محرک و کنترل
طراحی سازه، بار چرخ، انتخاب سیستم محرک و طراحی برق
نقشه ساخت، ماشین‌کاری و مونتاژ
برشکاری، جوشکاری، ساخت و بازرسی ابعادی
مطابق نیاز و تلرانس‌های پروژه
بالابر، راهبر، محرک، تابلو برق و برق‌رسانی
مطابق مشخصات سیستم رنگ پروژه
بازرسی ابعادی، مکانیکی، الکتریکی و عملکردی
نصب، هم‌راستاسازی، تنظیم، راه‌اندازی و آزمون عملکرد
قابلیت سرویس و تعمیر باید از مرحله طراحی مورد توجه قرار گیرد. تجهیزی که دسترسی تعمیراتی مناسب و قطعات قابل تأمین داشته باشد می‌تواند در طول عمر کاری، زمان توقف و هزینه تعمیرات کمتری ایجاد کند.
جرثقیل سقفی تک پل برای جابجایی مواد، تجهیزات و قطعات در خطوط تولید، انبارها و محیط‌های صنعتی مختلف مورد استفاده قرار می‌گیرد.
جابجایی مواد، قطعات و محصولات فولادی در خطوط تولید، سالن‌های صنعتی و انبارهای سنگین.
حمل قطعات، تجهیزات و بارهای صنعتی در کارخانه‌های سیمان و خطوط فرآیندی مرتبط.
مناسب برای جابجایی تجهیزات، قطعات و مواد در محیط‌های معدنی و واحدهای فرآوری.
پشتیبانی از خطوط مونتاژ، تولید و جابجایی قطعات در سالن‌های تولید خودرو و قطعه‌سازی.
جابجایی تجهیزات، مواد و قطعات در واحدهای تولید، بسته‌بندی و فرآوری صنایع غذایی.
افزایش سرعت، ایمنی و نظم در جابجایی بار داخل انبارها، سالن‌ها و مراکز لجستیکی.
راهکار مناسب برای جابجایی تجهیزات، قطعات و مواد در محیط‌های تولیدی و کارگاهی.

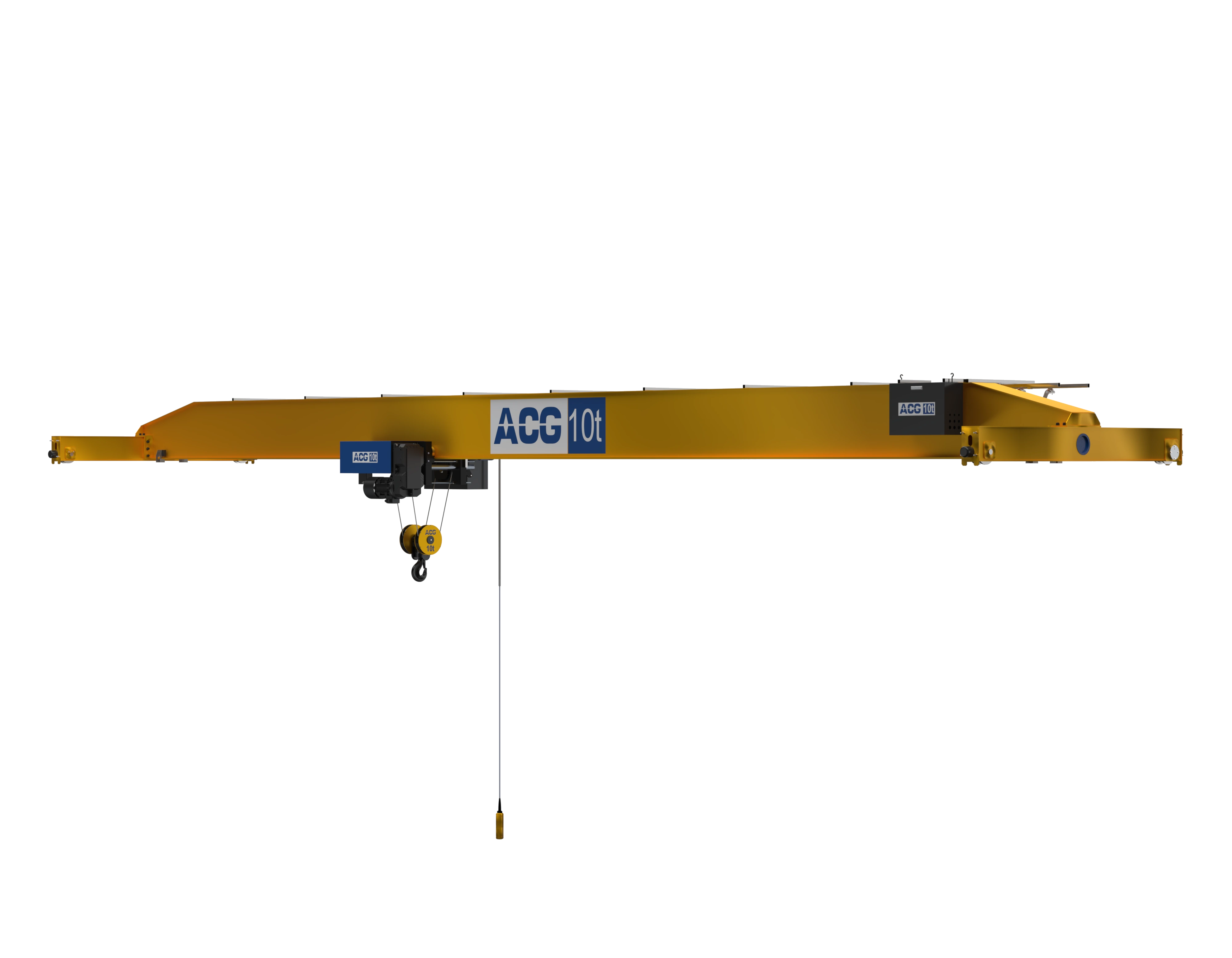

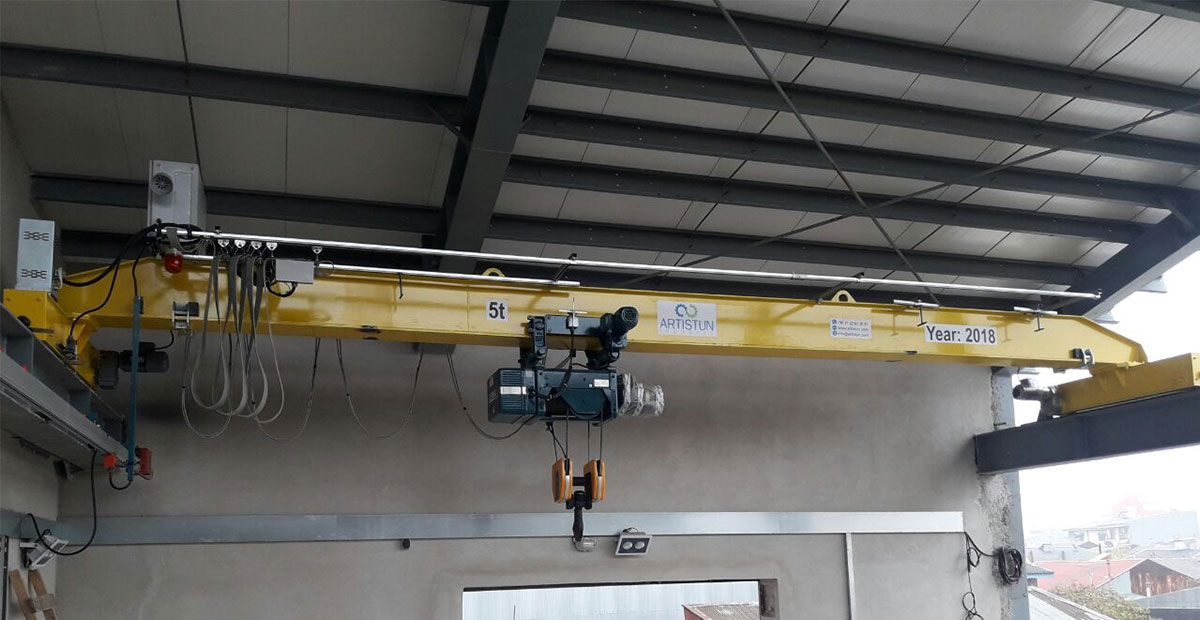

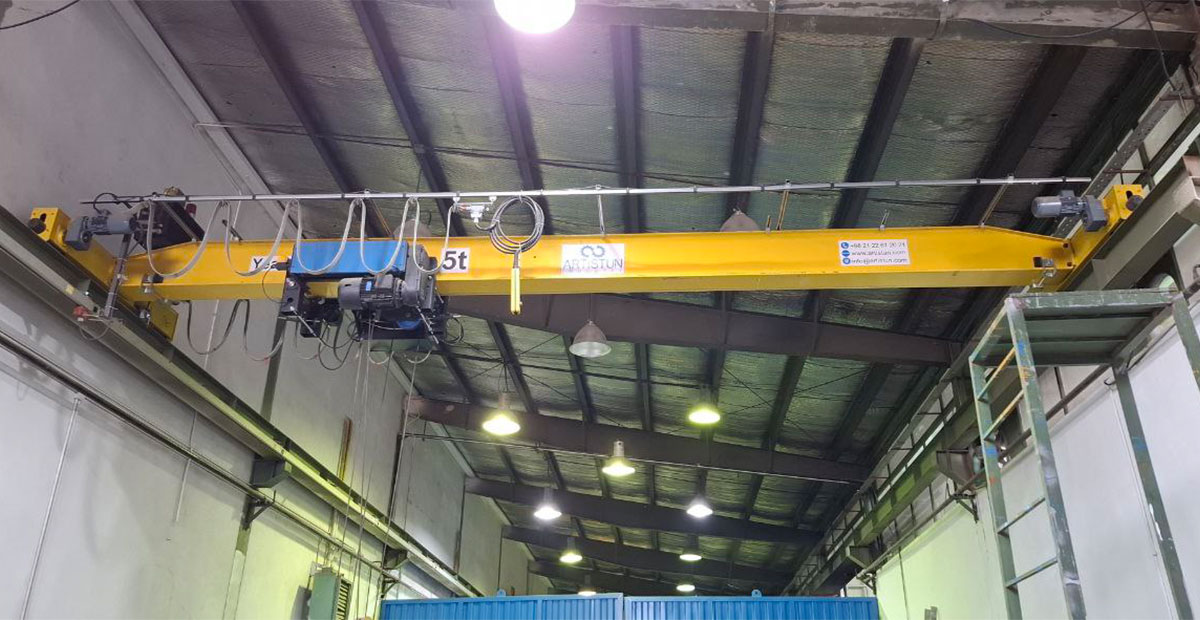

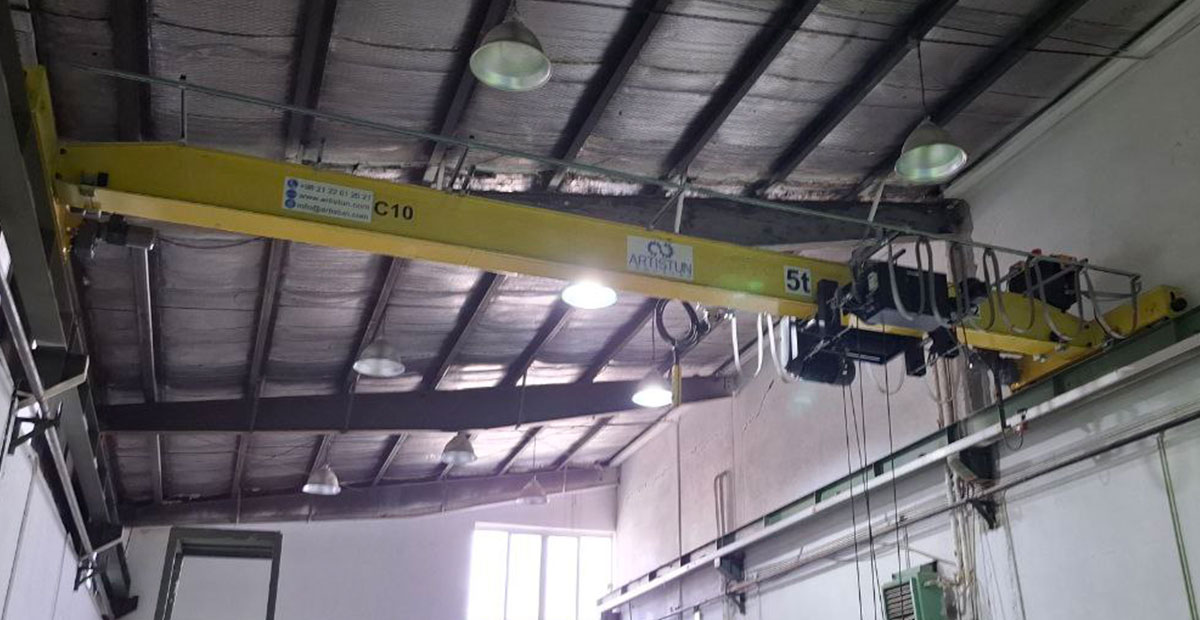

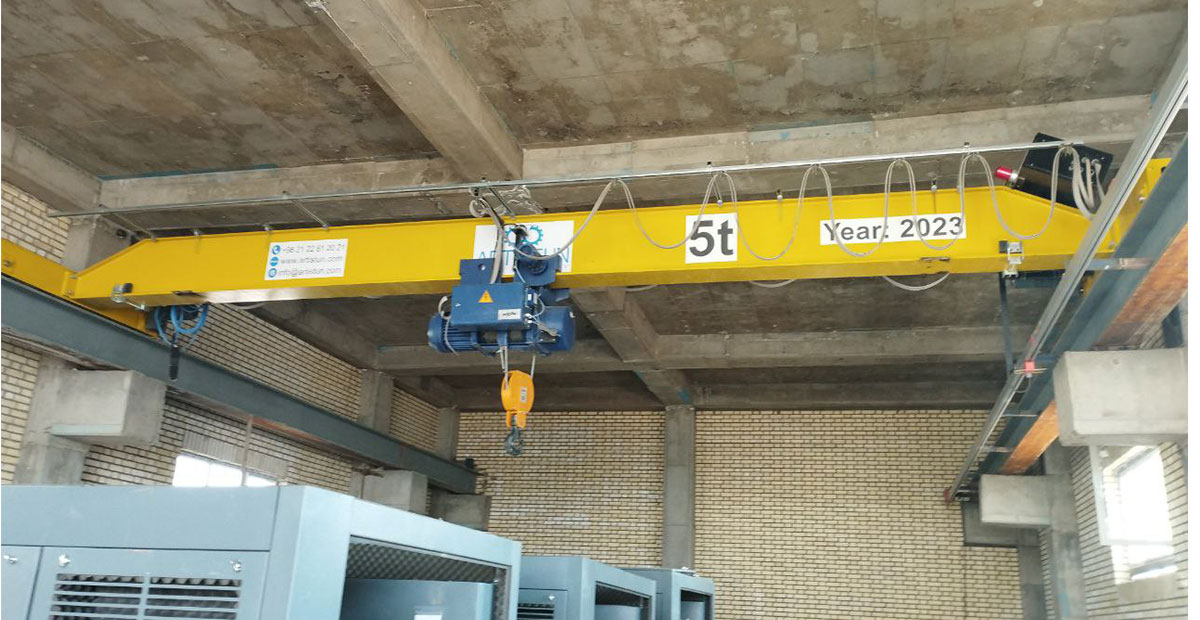

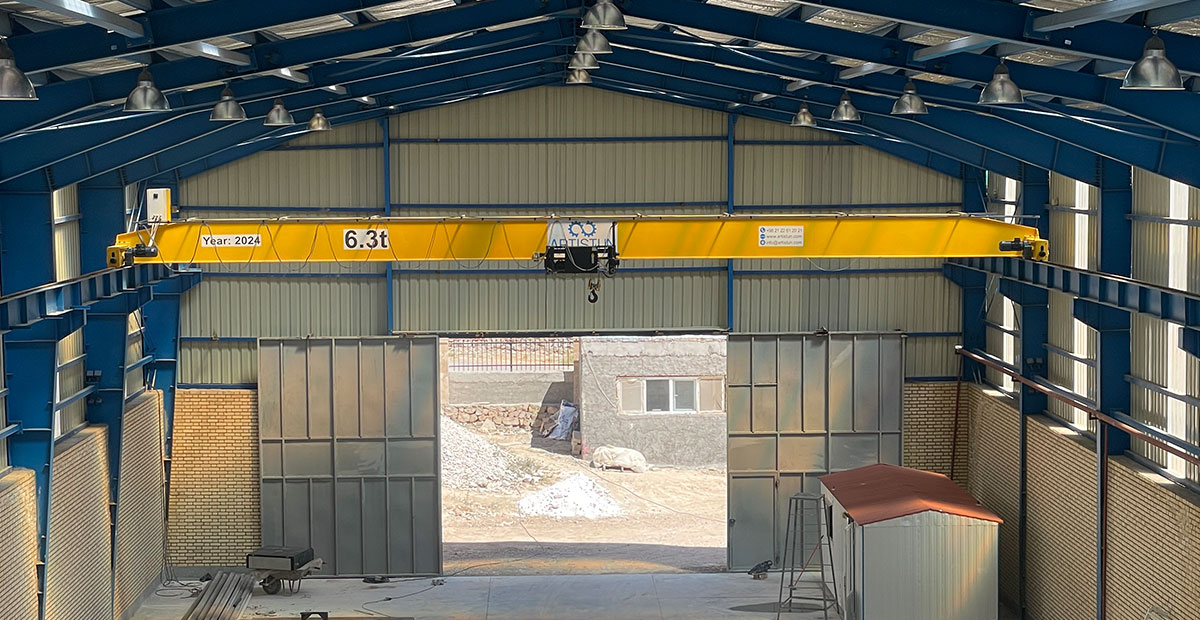

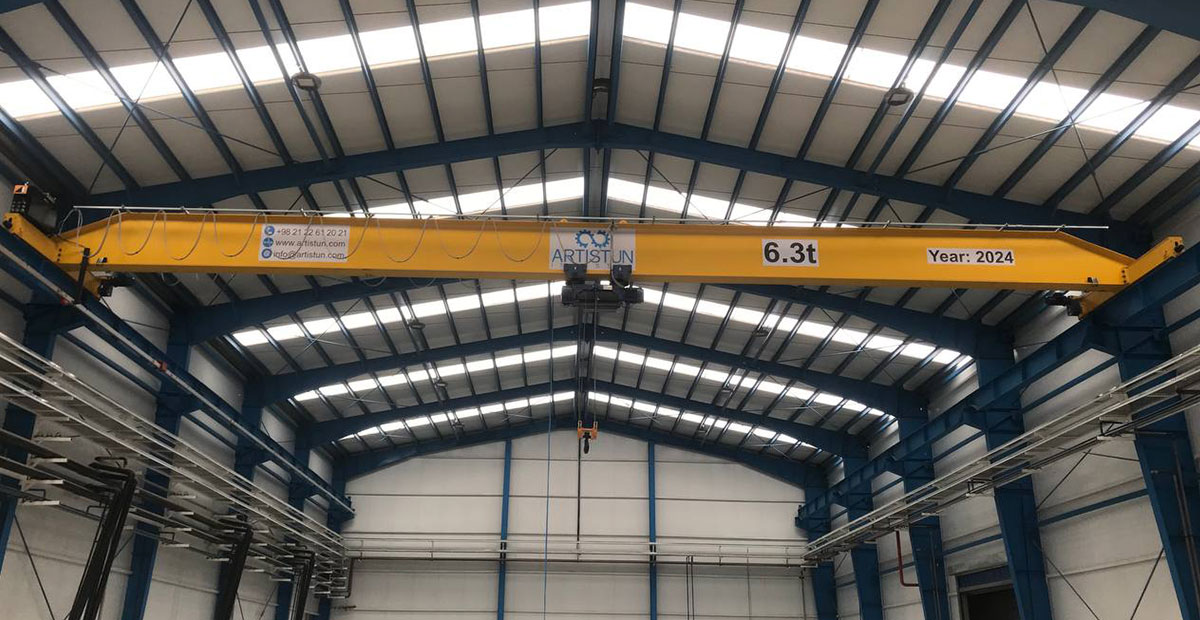

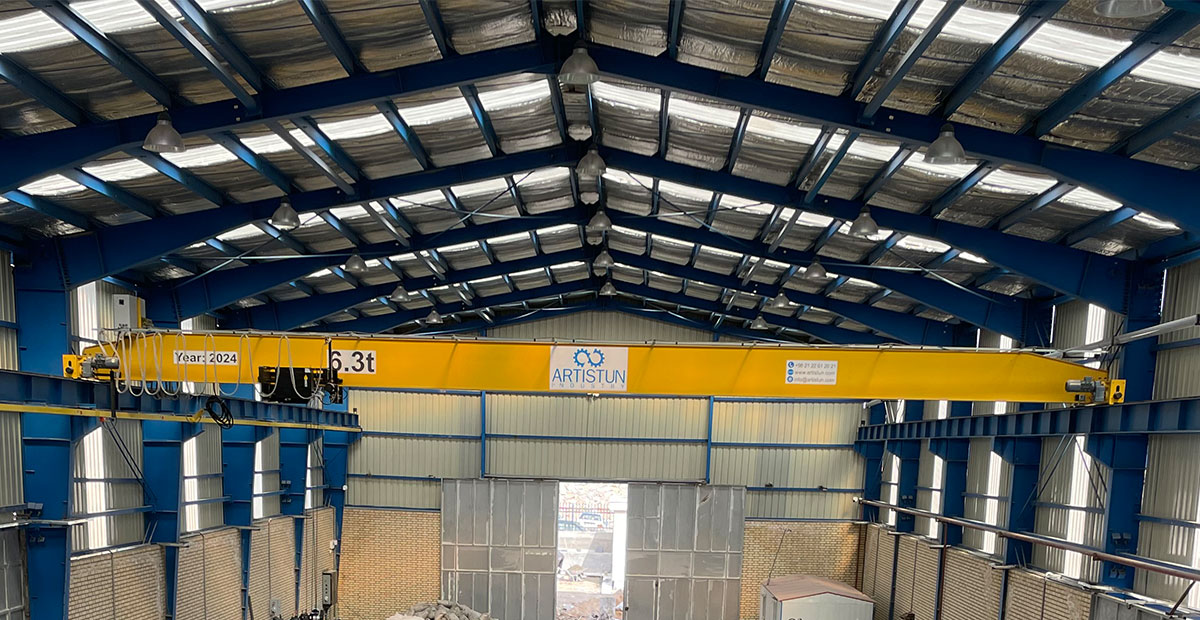

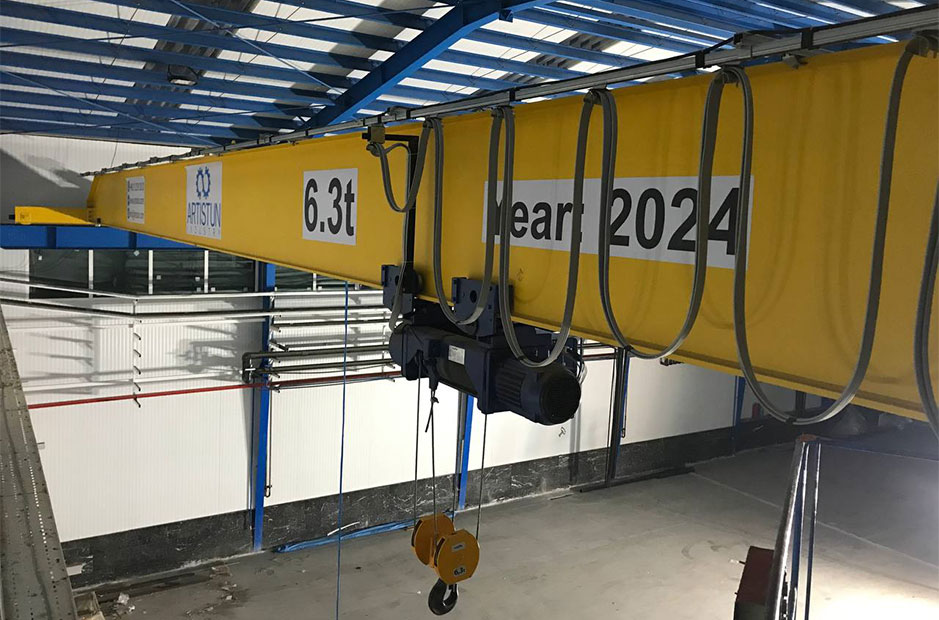

نمایش تصاویر پروژه‌ها، محصول نصب‌شده و جزئیات اجرایی جرثقیل سقفی تک پل.
مفهوم‌های فنی این صفحه را در واژه‌نامه تخصصی ACG با معادل‌های فارسی و انگلیسی مرور کنید.
پاسخ به پرسش‌های کلیدی درباره Range استاندارد، قیمت، آرایش چرخ و انتخاب جرثقیل سقفی تک پل ACG.

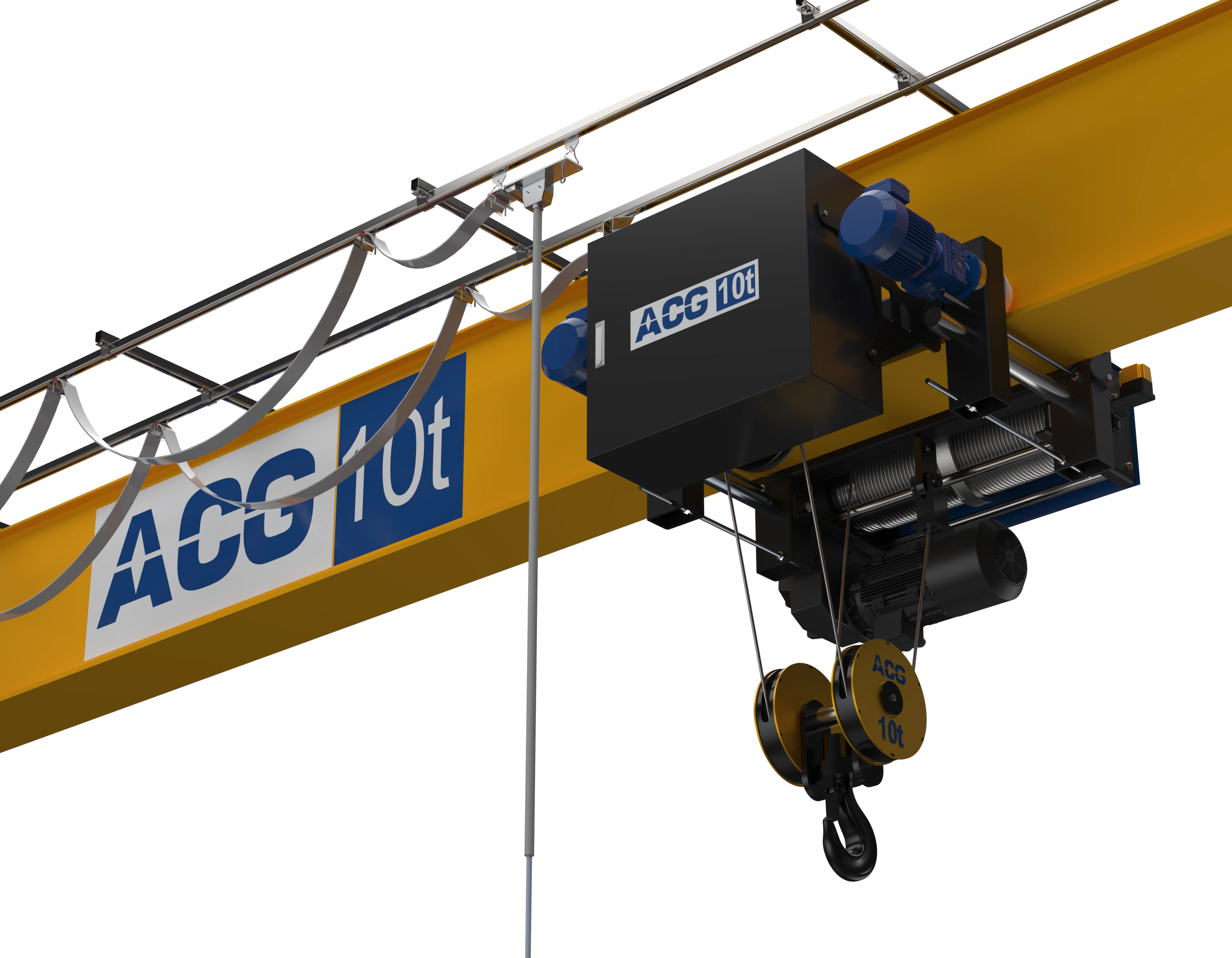

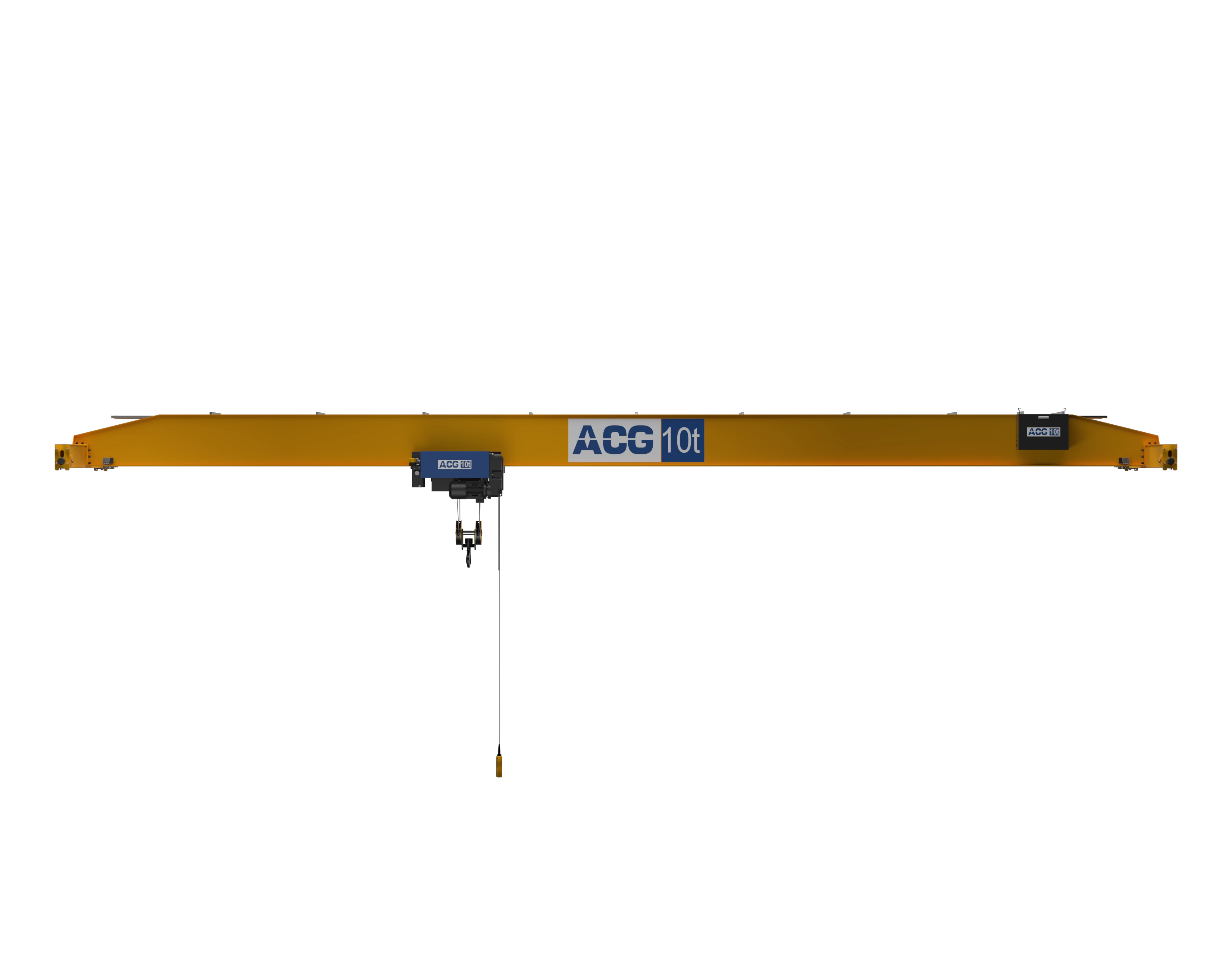

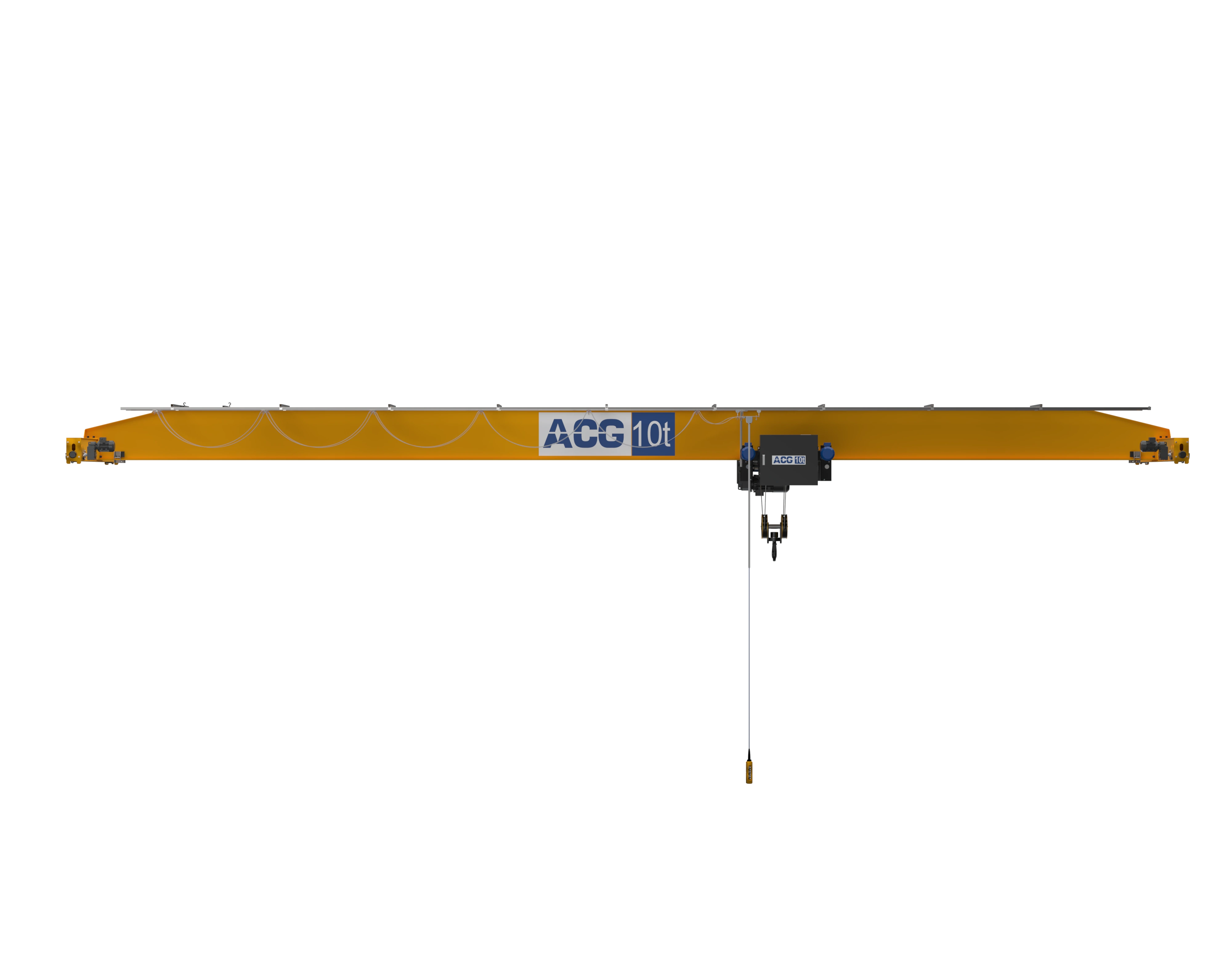

جرثقیلی است که سازه اصلی آن از یک پل تشکیل شده و وینچ بالابر معمولاً در زیر پل جرثقیل حرکت می‌کند.
سری استاندارد جرثقیل سقفی تک پل ACG تا ظرفیت 10 تن تعریف شده است.
آرایش استاندارد ACG در این محدوده شامل مجموعاً 4 چرخ برای کل جرثقیل است.
قیمت بر اساس ظرفیت، دهانه، ارتفاع بالابری، کلاس کاری، وینچ بالابر، سرعت‌ها، تجهیزات کنترل، شرایط محیطی و محدوده کار پروژه تعیین می‌شود.
هیچ‌کدام به‌صورت مطلق بهتر نیستند. آرایش مناسب باید بر اساس ظرفیت، دهانه، کلاس کاری، ارتفاع مفید، شرایط سازه و فرآیند پروژه انتخاب شود.
بله. 10 تن در محدوده استاندارد سری تک پل ACG قرار دارد، مشروط بر اینکه سایر پارامترهای پروژه نیز برای سیستم تک پل مناسب باشند.
حداقل ظرفیت، دهانه، ارتفاع بالابری، طول مسیر حرکت، نوع کاربرد و شرایط محیطی مورد نیاز است.
برای بررسی اولیه پروژه، ظرفیت، دهانه، ارتفاع بالابری، طول مسیر حرکت، ساعات و سیکل کاری، نوع بار و شرایط محیطی را ارسال کنید تا آرایش مناسب جرثقیل و اطلاعات تکمیلی مورد نیاز توسط واحد مهندسی مشخص شود.
